Przewody naczepy: czerwony, żółty, ABS/EBS - wszystko, co musisz wiedzieć

Połączenie między ciągnikiem siodłowym a naczepą to coś więcej niż tylko kilka kabli i węży; to skomplikowany system, który zapewnia bezpieczeństwo i prawidłowe działanie całego zestawu. Zrozumienie, za co odpowiada każdy przewód, jest nie tylko kwestią wiedzy technicznej, ale przede wszystkim kluczowym elementem bezpieczeństwa na drodze. W tym artykule przyjrzymy się bliżej tym niezbędnym połączeniom, wyjaśniając ich funkcje i znaczenie.

Bezpieczeństwo na drodze: Dlaczego znajomość przewodów naczepy jest kluczowa?

Jako kierowca zawodowy, wiem z doświadczenia, że te "kabelki" i węże to nie są zwykłe dodatki. To one decydują o tym, czy naczepa będzie hamować wtedy, kiedy trzeba, czy światła będą działać poprawnie, a nawet czy zawieszenie będzie pracować jak należy. Ignorowanie ich znaczenia to proszenie się o kłopoty, które mogą mieć poważne konsekwencje od mandatów, przez uszkodzenie sprzętu, aż po realne zagrożenie dla życia. Dlatego tak ważne jest, aby każdy kierowca dokładnie wiedział, co do czego służy.

Trzy kluczowe systemy: Powietrze, prąd i hydraulika

W standardowym zestawie ciągnik-naczepa w Polsce i Europie spotkamy przede wszystkim trzy rodzaje połączeń: pneumatyczne, elektryczne, a w bardziej wyspecjalizowanych pojazdach również hydrauliczne. Każdy z tych systemów pełni inną, ale równie ważną funkcję. Systemy pneumatyczne to serce układu hamulcowego, elektryczne odpowiadają za wszelkie światła i elektronikę, a hydrauliczne za dodatkową siłę w naczepach specjalistycznych.

Serce układu hamulcowego: Przewody pneumatyczne i ich rola

Kiedy mówimy o połączeniach między ciągnikiem a naczepą, pierwsze na myśl przychodzą nam przewody pneumatyczne. I słusznie, bo to właśnie one stanowią fundament sprawnego i bezpiecznego układu hamulcowego naczepy. Zazwyczaj występują w parach i mają swoje ściśle określone, standardowe kolory, które pomagają w ich identyfikacji i prawidłowym podłączeniu.

Czerwony przewód (zasilanie): Tętnica życia Twojej naczepy

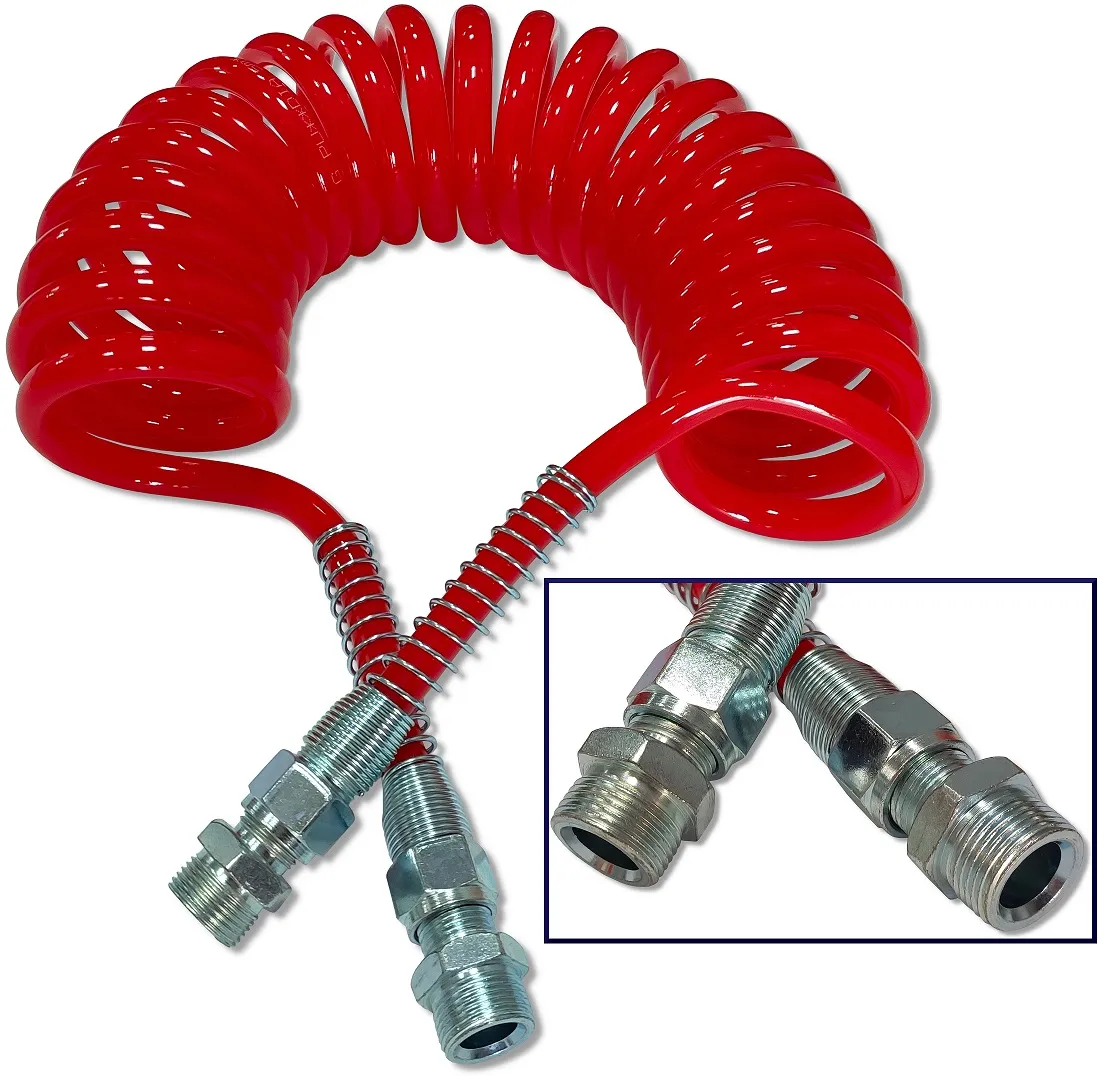

Czerwony przewód pneumatyczny to nic innego jak przewód zasilający. Jego zadaniem jest ciągłe dostarczanie sprężonego powietrza z magistrali pneumatycznej ciągnika do układu pneumatycznego naczepy. To właśnie to powietrze zasila między innymi miechy zawieszenia, które amortyzują ciężar ładunku, oraz siłowniki hamulcowe, które odpowiadają za zatrzymanie pojazdu. Warto zapamiętać: odpięcie czerwonego przewodu podczas pracy układu skutkuje natychmiastowym, awaryjnym zahamowaniem naczepy.

Żółty przewód (sterowanie): Nerw, który uruchamia hamulce

Żółty przewód pneumatyczny to z kolei przewód sterujący hamulcami. Kiedy kierowca naciska pedał hamulca, to właśnie tym przewodem przesyłany jest sygnał w postaci zwiększonego ciśnienia powietrza, który dociera do siłowników hamulcowych naczepy, powodując jej hamowanie. Bez tego "nerwu" hamulce naczepy po prostu by nie zadziałały.

Złota zasada podłączania i odłączania: Jak uniknąć kosztownego błędu?

Prawidłowa kolejność podłączania i odłączania przewodów pneumatycznych jest absolutnie kluczowa dla bezpieczeństwa i uniknięcia nieprzyjemnych niespodzianek. Pamiętaj o tej prostej zasadzie:

1. Podłączanie: Najpierw podłączamy przewód żółty (sterujący), a dopiero potem czerwony (zasilający). Dzięki temu naczepa jest już "gotowa" do hamowania, ale jeszcze nie jest pod ciśnieniem.
2. Odłączanie: Tutaj kolejność jest odwrotna. Najpierw odpinamy przewód czerwony (zasilający), co powoduje spuszczenie ciśnienia i odhamowanie naczepy, a dopiero potem odpinamy przewód żółty (sterujący).

Zastosowanie się do tej zasady zapobiega sytuacji, w której naczepa nagle zahamuje w nieodpowiednim momencie, co może być niebezpieczne.

Mózg operacji: Wszystko o połączeniach elektrycznych naczepy

O ile pneumatyka to hamulce, o tyle elektryka to "mózg" i "oczy" naczepy. Połączenia elektryczne odpowiadają za zasilanie i sterowanie wszystkimi systemami elektronicznymi i elektrycznymi, które znajdują się w naczepie, od świateł po zaawansowane systemy bezpieczeństwa.

Jeden przewód, by rządzić wszystkimi: Czym jest złącze 15-pinowe?

Obecnie standardem w Europie, jeśli chodzi o połączenia elektryczne między ciągnikiem a naczepą, jest jedno złącze 15-pinowe pracujące na napięciu 24V. To nowoczesne rozwiązanie zastąpiło starszy system składający się z dwóch oddzielnych złączy 7-pinowych (tzw. typ N i S), które często sprawiały problemy z kompatybilnością i funkcjonalnością. Złącze 15-pinowe zapewnia kompleksowe zasilanie dla wszystkich potrzeb naczepy.

Światła, czujniki, zasilanie: Za co dokładnie odpowiada elektryka w naczepie?

Połączenie elektryczne 15-pinowe to prawdziwy "wszystkomający" przewód. Odpowiada ono za:

• Kompletne oświetlenie naczepy: kierunkowskazy, światła stop, światła pozycyjne, światła cofania, światła przeciwmgielne.
• Zasilanie systemów elektronicznych, takich jak ABS i EBS.
• Zasilanie innych obwodów i czujników, które mogą być zainstalowane w naczepie.

Przewód EBS/ABS: Cichy bohater, który dba o Twoje hamowanie

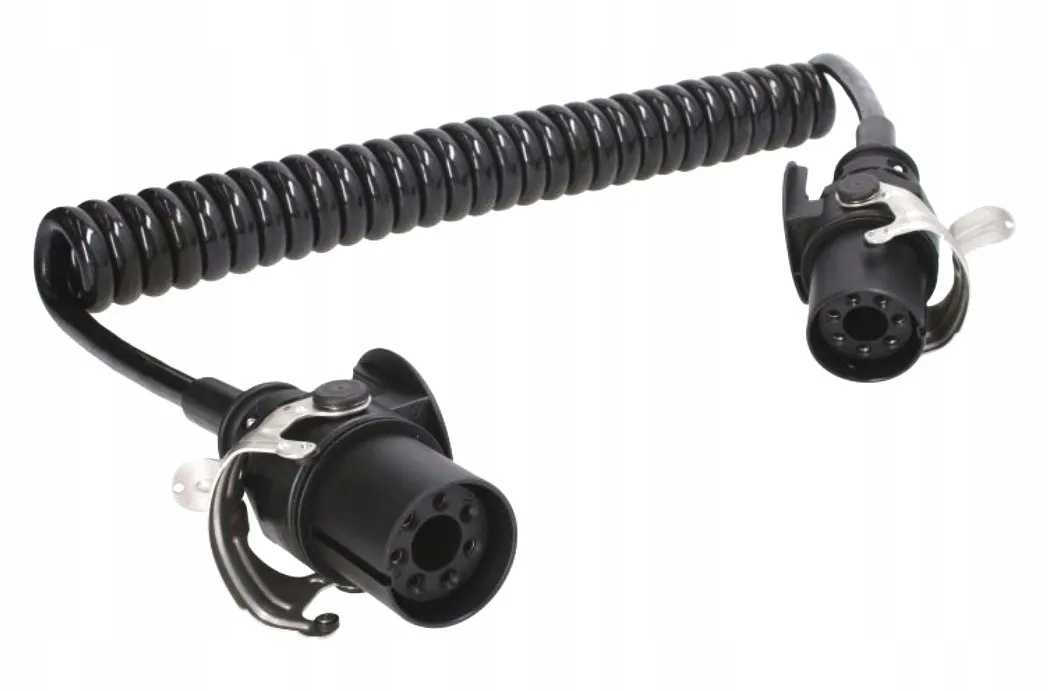

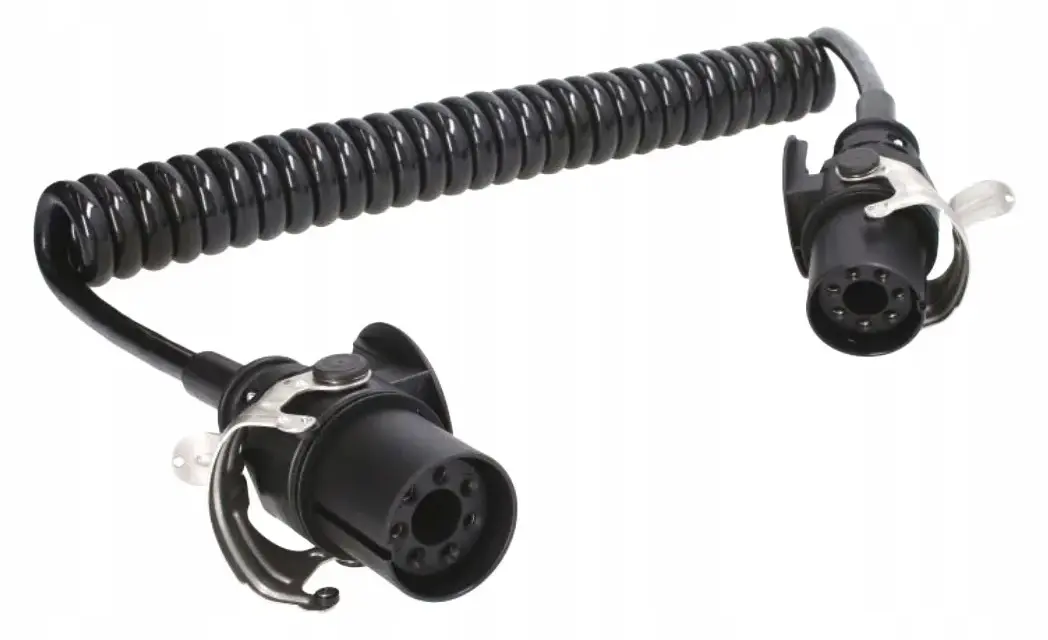

Wspomniany już przewód ABS/EBS, zazwyczaj realizowany przez jedno z wyprowadzeń w złączu 7-pinowym lub jako część systemu 15-pinowego, jest kluczowy dla bezpieczeństwa w nowoczesnych pojazdach. Przesyła on dane między ciągnikiem a naczepą, umożliwiając działanie systemów zapobiegających blokowaniu kół podczas hamowania (ABS) oraz elektronicznych systemów hamulcowych (EBS). EBS pozwala na precyzyjne sterowanie siłą hamowania każdej osi naczepy, co znacząco poprawia stabilność i skraca drogę hamowania.

Czy spotkasz jeszcze system 2x7 pin? Krótka historia standardów

Choć złącze 15-pinowe jest obecnie standardem, w starszych pojazdach lub naczepach można jeszcze spotkać system dwóch złączy 7-pinowych. Złącze typu N (normalne) odpowiadało głównie za oświetlenie, podczas gdy złącze typu S (specjalne) obsługiwało dodatkowe funkcje, w tym zasilanie i komunikację z ABS. Przejście na złącze 15-pinowe uprościło wiele kwestii i zapewniło większą kompatybilność oraz możliwość obsługi bardziej zaawansowanych systemów.

Połączenia do zadań specjalnych: Kiedy potrzebne są przewody hydrauliczne?

Przewody hydrauliczne to element, który pojawia się znacznie rzadziej niż pneumatyczne czy elektryczne. Spotkamy je przede wszystkim w naczepach, które wymagają dodatkowej siły do obsługi swoich funkcji mówimy tu o naczepach specjalistycznych.

Nie tylko hamulce i światła: Siła hydrauliki w naczepach

Głównym zadaniem przewodów hydraulicznych jest dostarczanie oleju pod wysokim ciśnieniem do siłowników hydraulicznych. Te siłowniki generują ogromną siłę, która jest niezbędna do wykonania specyficznych zadań, takich jak podnoszenie czy opuszczanie elementów naczepy.

Wywrotki, ruchome podłogi, HDS: Gdzie przewody hydrauliczne są niezbędne?

Przewody hydrauliczne są nieodzowne w wielu typach naczep, na przykład:

• Naczepy wywrotki (tzw. "wanny"): Przewody hydrauliczne zasilają siłownik podnoszący skrzynię ładunkową, umożliwiając wysypanie towaru.
• Naczepy z ruchomą podłogą: Tutaj hydraulika napędza mechanizm ruchomej podłogi, który służy do automatycznego załadunku i rozładunku towarów sypkich.
• Naczepy z dźwigami HDS: Siłowniki hydrauliczne są kluczowe dla działania wysięgnika i chwytaka dźwigu, pozwalając na precyzyjne manewrowanie ładunkiem.

Codzienna inspekcja: Prosta checklista, która zapobiega awariom

Regularna kontrola stanu przewodów to jeden z najprostszych, a zarazem najskuteczniejszych sposobów na zapobieganie awariom i zapewnienie bezpieczeństwa. Wystarczy kilka minut przed każdą trasą, aby upewnić się, że wszystko jest w porządku.

Na co zwrócić uwagę przed każdą trasą? Przegląd wzrokowy przewodów

Podczas codziennej inspekcji przewodów zwróć uwagę na następujące elementy:

• Prawidłowe podłączenie: Upewnij się, że wszystkie przewody (pneumatyczne i elektryczne) są solidnie wpięte w odpowiednie gniazda ciągnika i naczepy.
• Stan izolacji i osłon: Sprawdź, czy przewody elektryczne nie są przetarte, pęknięte lub uszkodzone. Podobnie z przewodami pneumatycznymi szukaj pęknięć czy przetarć.
• Brak widocznych uszkodzeń: Obejrzyj złącza pod kątem pęknięć, deformacji czy innych widocznych uszkodzeń mechanicznych.
• Czystość i suchość złączy: Brud, kurz czy wilgoć w złączach elektrycznych mogą prowadzić do zwarć i błędów w komunikacji.
• Nieszczelności układu pneumatycznego: Nasłuchuj ewentualnych syków powietrza, które mogłyby świadczyć o nieszczelności na połączeniach pneumatycznych.

Typowe uszkodzenia i objawy awarii: Przetarcia, nieszczelności, błędy na desce

Najczęstszymi uszkodzeniami przewodów są przetarcia izolacji, pęknięcia gumowych osłon czy nieszczelności w układzie pneumatycznym, często spowodowane ocieraniem o elementy podwozia lub niewłaściwym przechowywaniem podczas postoju. Objawy awarii mogą być bardzo różne: od niedziałających świateł, przez problemy z hamulcami, aż po komunikaty o błędach na desce rozdzielczej ciągnika, takie jak błędy ABS/EBS czy sygnały o spadku ciśnienia w układzie pneumatycznym.

Podsumowanie: Przewody naczepy w pigułce kluczowe informacje dla kierowcy

Podsumowując, znajomość funkcji poszczególnych przewodów łączących ciągnik z naczepą jest absolutnie fundamentalna dla każdego kierowcy. Pamiętaj:

• Przewody pneumatyczne (żółty i czerwony) to serce układu hamulcowego naczepy; ich prawidłowe podłączenie i odłączenie jest kluczowe dla bezpieczeństwa.
• Złącze elektryczne (najczęściej 15-pinowe) odpowiada za całe oświetlenie i systemy elektroniczne, w tym ABS/EBS.
• Przewód ABS/EBS zapewnia optymalne i bezpieczne hamowanie, zapobiegając blokowaniu kół.
• Przewody hydrauliczne są niezbędne w naczepach specjalistycznych do zasilania siłowników i wykonywania specyficznych zadań.
• Regularna, codzienna inspekcja stanu przewodów pozwala zapobiec wielu awariom i zapewnić bezpieczeństwo na drodze.
