Jak działają hamulce w naczepie? Pneumatyka i EBS wyjaśnione

Zrozumienie, jak działają hamulce w naczepie, jest absolutnie kluczowe dla bezpieczeństwa na drodze. To skomplikowany system, który musi współpracować z ciągnikiem siodłowym, aby zatrzymać nawet kilkadziesiąt ton masy. W tym artykule zagłębimy się w techniczne aspekty działania tych hamulców, od podstawowych zasad pneumatyki po zaawansowane systemy elektroniczne.

Bezpieczeństwo przede wszystkim: dlaczego hamulce w naczepie są tak ważne?

naczepy to konstrukcja znacznie bardziej złożona niż ta, którą znamy z samochodów osobowych czy dostawczych. Ogromna masa i inercja pojazdu ciężarowego wymagają precyzyjnej synchronizacji działania hamulców ciągnika z hamulcami naczepy. Każde niedopatrzenie, każdy błąd w działaniu tego systemu może mieć katastrofalne skutki, dlatego zrozumienie jego mechanizmów jest nie tylko kwestią wiedzy technicznej, ale przede wszystkim świadomości odpowiedzialności za bezpieczeństwo swoje i innych uczestników ruchu drogowego.

Jak sygnał z kabiny kierowcy dociera do ostatniego koła naczepy?

Cały proces rozpoczyna się w kabinie kierowcy, od momentu naciśnięcia pedału hamulca. Ten prosty gest inicjuje złożony ciąg zdarzeń, który przez przewody pneumatyczne, a w nowoczesnych systemach także przez cyfrowe impulsy elektryczne, dociera do każdego koła naczepy, wywołując jego spowolnienie. To fascynująca podróż sygnału, która pokazuje, jak inżynieria potrafi ujarzmić potężne siły.

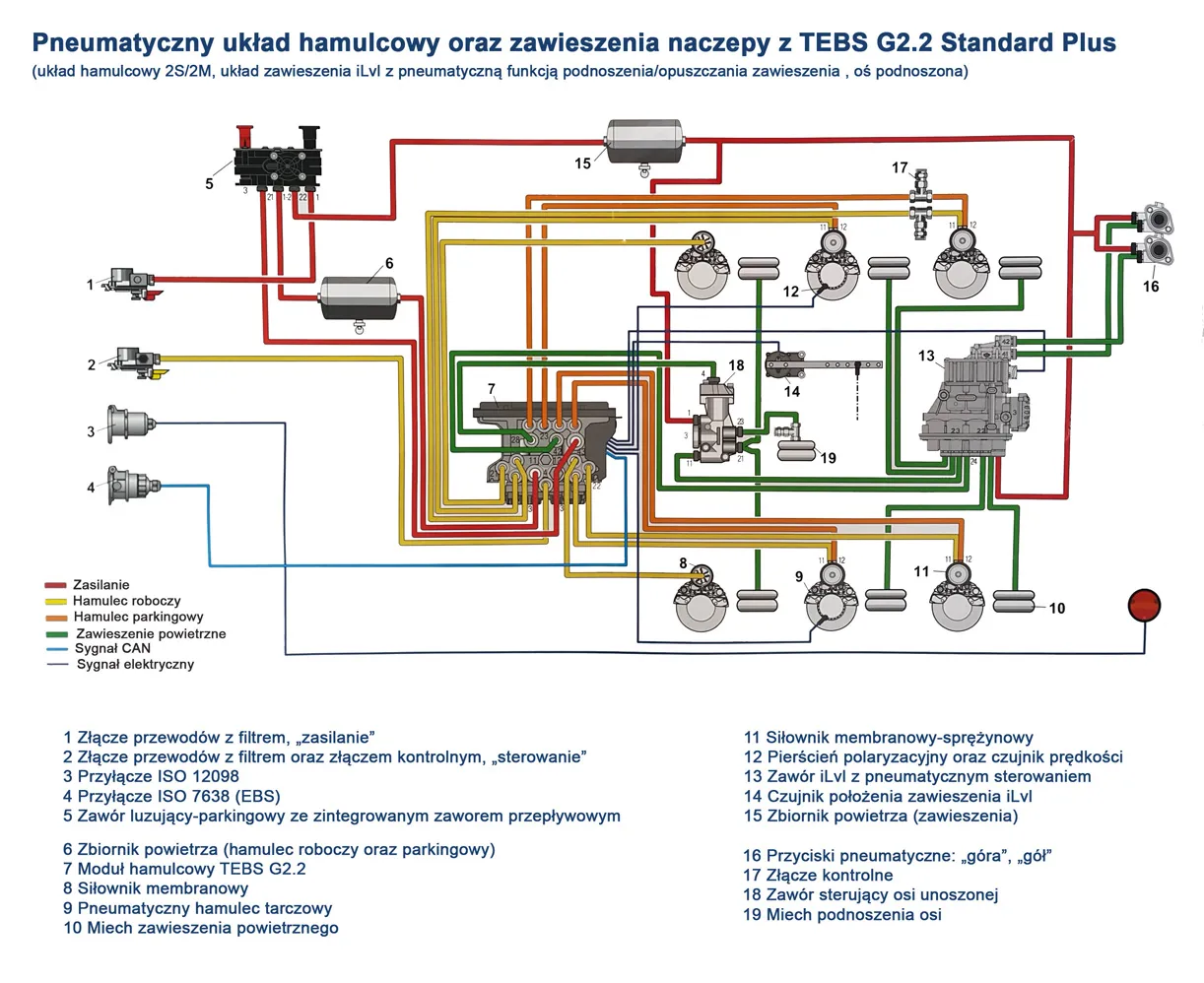

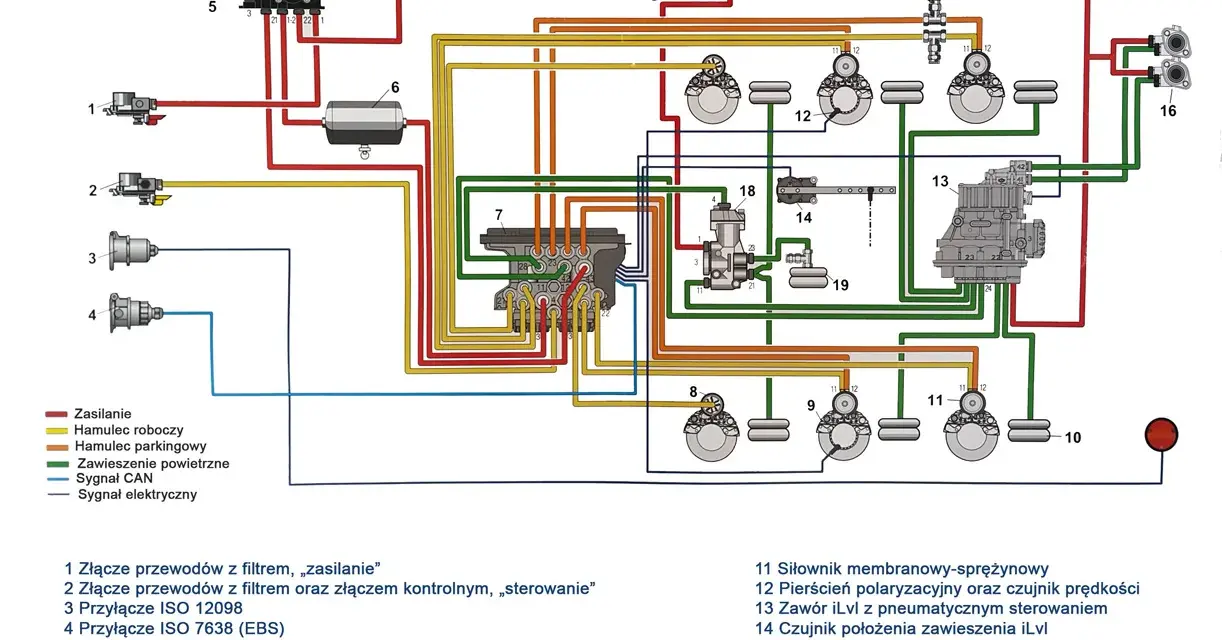

Jak działa pneumatyczny układ hamulcowy w naczepie?

Rola przewodów żółtego i czerwonego: co oznaczają kolory i jakie pełnią funkcje?

Podstawą komunikacji między ciągnikiem a naczepą są dwa kluczowe przewody pneumatyczne. Żółty przewód pełni funkcję zasilającą dostarcza sprężone powietrze o stałym, wysokim ciśnieniu ze zbiorników ciągnika do zbiorników znajdujących się na naczepie. To właśnie to powietrze będzie wykorzystywane do hamowania. Z kolei czerwony przewód jest przewodem sterującym. To nim kierowca, naciskając pedał hamulca, wysyła sygnał o zmiennym ciśnieniu do naczepy. Im mocniej naciśnięty pedał, tym wyższe ciśnienie w czerwonym przewodzie, co przekłada się na siłę hamowania. Prawidłowe działanie obu tych przewodów jest absolutnie fundamentalne dla poprawnej pracy całego układu.

Serce systemu: zawór sterujący i jego kluczowe zadanie

Gdy sygnał z czerwonego przewodu dotrze do naczepy, trafia do zaworu sterującego, często nazywanego głównym zaworem hamulcowym naczepy. Można go uznać za mózg tego pneumatycznego systemu. Na podstawie ciśnienia w przewodzie sterującym, zawór ten decyduje, ile sprężonego powietrza ze zbiorników naczepy ma zostać skierowane do siłowników hamulcowych. Zawór precyzyjnie dawkuje ciśnienie, zapewniając płynne i kontrolowane hamowanie, a także umożliwiając regulację siły w zależności od potrzeb.

Od powietrza do siły: jak siłowniki hamulcowe zatrzymują kilkadziesiąt ton?

Siłowniki hamulcowe to elementy wykonawcze, które zamieniają energię sprężonego powietrza na siłę mechaniczną. W typowych naczepach stosuje się siłowniki membranowe. Kiedy do siłownika dostarczone zostanie sprężone powietrze, napiera ono na gumową membranę. Membrana z kolei popycha trzpień, który jest połączony z mechanizmem hamulcowym. Ten mechanizm dociska klocki hamulcowe do tarcz lub szczęki do bębnów, generując siłę tarcia, która spowalnia koło. Siła generowana przez te pozornie proste urządzenia jest ogromna, pozwalając skutecznie zatrzymać masywną naczepę.

Hamowanie z ładunkiem i na pusto: tajemnica korektora siły hamowania (ALB)

W starszych naczepach, a także w niektórych nowszych, można spotkać korektor siły hamowania, znany również jako ALB (Automatic Load-sensing Brake) lub LSV (Load Sensing Valve). Jego zadaniem jest automatyczna regulacja siły hamowania w zależności od obciążenia naczepy. Kiedy naczepa jest pusta, jej masa jest znacznie mniejsza, a siła hamowania musi być odpowiednio zredukowana, aby zapobiec blokowaniu kół. Korektor, analizując nacisk na osie, zmniejsza ciśnienie powietrza docierające do siłowników hamulcowych. Przy pełnym załadunku, gdy nacisk na osie jest większy, korektor pozwala na pełne ciśnienie, zapewniając maksymalną skuteczność hamowania. To rozwiązanie kluczowe dla bezpieczeństwa i zapobiegania niekontrolowanym poślizgom.

Elektroniczna precyzja: systemy ABS i EBS w naczepie

ABS: Twój anioł stróż na śliskiej nawierzchni. Jak zapobiega blokowaniu kół?

System ABS (Anti-lock Braking System) jest dziś standardem w większości nowych naczep. Jego głównym zadaniem jest zapobieganie blokowaniu kół podczas gwałtownego hamowania. Jak to działa? Czujniki prędkości obrotowej zamontowane na każdym kole stale monitorują, czy któreś z kół nie zaczyna obracać się wolniej niż pozostałe, co jest oznaką zbliżającego się poślizgu. W takiej sytuacji elektroniczny sterownik wysyła sygnał do modulatora ciśnienia, który chwilowo zmniejsza ciśnienie powietrza w siłowniku hamulcowym tego konkretnego koła. Gdy koło odzyska przyczepność i zacznie się ponownie obracać, ciśnienie jest przywracane. Ten cykl powtarza się wielokrotnie w ciągu sekundy, co pozwala kierowcy utrzymać sterowność pojazdu i często skraca drogę hamowania, zwłaszcza na nawierzchniach o zmiennej przyczepności.

EBS: ewolucja, która skróciła drogę hamowania. Na czym polega przewaga elektroniki nad pneumatyką?

EBS (Electronic Braking System) to kolejny krok w ewolucji układów hamulcowych. Jest to system, który łączy zalety pneumatyki z szybkością i precyzją elektroniki. W systemie EBS sygnał z pedału hamulca w ciągniku jest przesyłany drogą elektroniczną (nie pneumatyczną) do modulatora EBS znajdującego się w naczepie. Sygnał elektryczny jest nieporównywalnie szybszy niż sygnał pneumatyczny, co oznacza, że hamulce w naczepie reagują niemal natychmiast po naciśnięciu pedału. Modulator EBS precyzyjnie steruje ciśnieniem w każdym siłowniku, optymalizując siłę hamowania i skracając drogę zatrzymania. EBS integruje również funkcje ABS i często pozwala na bardziej zaawansowane sterowanie.

Czy EBS całkowicie zastąpił pneumatykę? Rola układu rezerwowego

Warto zaznaczyć, że system EBS nie jest całkowicie niezależny od pneumatyki. Układ pneumatyczny nadal pełni rolę systemu rezerwowego (backup). W przypadku awarii elektroniki, uszkodzenia przewodów elektrycznych lub braku zasilania, hamulce naczepy nadal będą działać dzięki tradycyjnemu układowi pneumatycznemu. Jest to kluczowe zabezpieczenie, gwarantujące, że pojazd będzie można zatrzymać nawet w sytuacji awaryjnej.

Dodatkowe funkcje EBS, o których musisz wiedzieć: System stabilizacji toru jazdy (RSS)

System EBS otwiera drzwi do integracji z wieloma innymi systemami bezpieczeństwa. Jednym z najważniejszych jest RSS (Roll Stability Support), czyli system stabilizacji toru jazdy. RSS monitoruje ruchy obrotowe naczepy wokół osi podłużnej. Jeśli wykryje tendencję do nadmiernego przechylenia, co może prowadzić do wywrócenia się naczepy, system EBS automatycznie zredukuje ciśnienie w hamulcach, aby zmniejszyć siły działające na pojazd i pomóc kierowcy odzyskać kontrolę. To znacząco zwiększa bezpieczeństwo, szczególnie podczas pokonywania zakrętów z dużą prędkością lub przy niekorzystnych warunkach drogowych.

Hamulec postojowy i awaryjny: bezpieczeństwo na postoju i w kryzysie

Magia siłowników sprężynowych: dlaczego brak powietrza oznacza zablokowane koła?

Hamulec postojowy w naczepie działa na zupełnie innej zasadzie niż hamulec roboczy. Wykorzystuje on tzw. siłowniki sprężynowe. W normalnych warunkach pracy układu hamulcowego, sprężone powietrze jest kierowane do tych siłowników i utrzymuje bardzo mocną sprężynę w pozycji ściśniętej. Kiedy kierowca zaciągnie hamulec postojowy, lub gdy dojdzie do awarii i ciśnienie w układzie spadnie (np. rozszczelnienie), powietrze jest uwalniane z siłownika. Zwolniona w tym momencie sprężyna ma ogromną siłę i mechanicznie uruchamia hamulce, blokując koła. To genialne rozwiązanie, które zapewnia bezpieczeństwo nawet w przypadku utraty ciśnienia.

Procedura awaryjna: co się dzieje, gdy naczepa odepnie się podczas jazdy?

Zasada działania siłowników sprężynowych sprawia, że hamulec postojowy pełni jednocześnie funkcję hamulca awaryjnego. Jeśli podczas jazdy dojdzie do niekontrolowanego odpięcia naczepy od ciągnika, następuje natychmiastowy spadek ciśnienia w przewodach pneumatycznych. Ten spadek ciśnienia powoduje automatyczne zadziałanie hamulców w naczepie dzięki wspomnianym siłownikom sprężynowym. Naczepa samoczynnie się zatrzymuje, minimalizując ryzyko niebezpiecznego wypadku. Bez tego mechanizmu, odpięta i niehamująca naczepa stanowiłaby śmiertelne zagrożenie.

Jak prawidłowo zaciągnąć i zwolnić hamulec postojowy w naczepie?

Zaciąganie hamulca postojowego zazwyczaj odbywa się poprzez specjalną dźwignię lub przycisk w kabinie ciągnika, który inicjuje spuszczenie powietrza z siłowników sprężynowych w naczepie. Aby zwolnić hamulec postojowy, należy najpierw upewnić się, że układ pneumatyczny jest napełniony sprężonym powietrzem (ciągnik pracuje, ciśnienie w żółtym przewodzie jest odpowiednie). Następnie, po podłączeniu naczepy, należy nacisnąć przycisk zwalniający, który ponownie wtłacza powietrze do siłowników, ściskając sprężyny i odblokowując koła. Zawsze należy upewnić się, że hamulec postojowy jest prawidłowo zwolniony przed ruszeniem z miejsca, aby uniknąć uszkodzenia hamulców lub utraty mocy.

Rozpoznawanie problemów: najczęstsze usterki hamulców w naczepie

Nierównomierne hamowanie: dlaczego naczepę "ściąga" na bok?

Nierównomierne hamowanie naczepy, objawiające się "ściąganiem" pojazdu na bok podczas hamowania, może mieć kilka przyczyn. Jedną z nich jest nierównomierne zużycie klocków lub tarcz hamulcowych na poszczególnych kołach. Inne możliwe przyczyny to: różnice w ciśnieniu powietrza docierającym do poszczególnych siłowników (np. z powodu zapowietrzenia układu lub nieszczelności), uszkodzenie zaworu sterującego, który nieprawidłowo rozdziela ciśnienie, lub awaria jednego z siłowników hamulcowych.

Słaba siła hamowania: gdzie szukać przyczyny?

Jeśli odczuwasz, że naczepa hamuje słabiej niż zwykle, przyczyn może być kilka. Najczęściej są to nieszczelności w układzie pneumatycznym, które powodują ucieczkę powietrza i spadek ciśnienia. Nadmierne zużycie klocków lub tarcz hamulcowych również znacząco obniża skuteczność hamowania. Problemy mogą dotyczyć również samego zaworu sterującego, kompresora w ciągniku, który nie wytwarza wystarczającego ciśnienia, lub nieprawidłowego ustawienia korektora siły hamowania (ALB), jeśli występuje.

Blokowanie się kół mimo sprawnego ABS: możliwe scenariusze

Chociaż system ABS jest zaprojektowany, aby zapobiegać blokowaniu kół, istnieją sytuacje, w których może ono nadal wystąpić. Jedną z możliwości jest awaria jednego z czujników prędkości obrotowej koła lub uszkodzenie modulatora ciśnienia w systemie ABS. Czasami, w ekstremalnie trudnych warunkach (np. na lodzie), nawet działający ABS może mieć trudności z utrzymaniem przyczepności wszystkich kół. Warto również pamiętać, że ABS działa na hamulce robocze, a problemy z hamulcem postojowym (sprężynowym) mogą objawiać się jako blokowanie kół, niezależnie od stanu systemu ABS.

Długa żywotność i zgodność z prawem: konserwacja i przeglądy hamulców

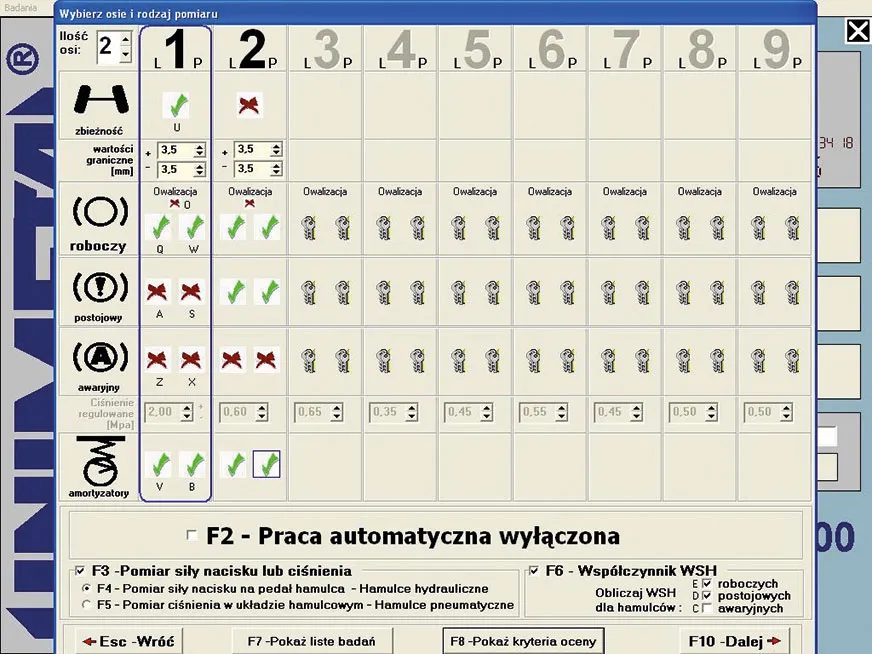

Co diagnosta sprawdza podczas badania technicznego naczepy w Polsce?

Podczas corocznego badania technicznego w Polsce, diagnosta bardzo skrupulatnie sprawdza stan układu hamulcowego naczepy. Kluczowe punkty kontroli obejmują:

• Szczelność układu pneumatycznego: Sprawdza się, czy nie ma wycieków powietrza z przewodów, zaworów i siłowników.
• Stan przewodów pneumatycznych: Ocenia się ich integralność, brak przetarć, pęknięć i odpowiednie mocowanie.
• Stan tarcz i klocków hamulcowych (lub bębnów i szczęk): Kontrolowana jest grubość okładzin ciernych, stan powierzchni tarcz/bębnów, brak pęknięć i uszkodzeń.
• Działanie systemów ABS i EBS: Sprawdzana jest obecność i poprawność działania tych systemów, w tym odczyt ewentualnych błędów.
• Skuteczność hamowania: Na specjalistycznej hamowni bada się siłę hamowania poszczególnych osi i całego zestawu.
• Działanie hamulca postojowego i awaryjnego: Weryfikuje się jego skuteczność i prawidłowe działanie.

Codzienna kontrola kierowcy: proste czynności, które zapobiegają tragedii

Kierowca zawodowy powinien uczynić z codziennej kontroli hamulców swój priorytet. Nawet proste czynności mogą zapobiec poważnym awariom:

• Wizualna inspekcja przewodów pneumatycznych: Przed każdym wyjazdem należy sprawdzić, czy przewody żółty i czerwony są prawidłowo podłączone, nie są uszkodzone, przetarte ani zgniecione.
• Sprawdzenie ciśnienia w układzie: Po uruchomieniu silnika i napełnieniu zbiorników, należy upewnić się, że ciśnienie w układzie jest prawidłowe i stabilne.
• Kontrola działania hamulca postojowego: Przed ruszeniem należy upewnić się, że hamulec postojowy został prawidłowo zwolniony.
• Obserwacja zachowania pojazdu podczas pierwszego hamowania: Należy zwrócić uwagę na wszelkie nietypowe dźwięki, wibracje, nierównomierne hamowanie lub wydłużoną drogę zatrzymania.
• Sprawdzenie działania świateł stop: Choć nie są bezpośrednio związane z hamulcami naczepy, ich poprawne działanie jest kluczowe dla bezpieczeństwa.

Kiedy należy wymienić kluczowe elementy eksploatacyjne układu hamulcowego?

Elementy eksploatacyjne układu hamulcowego, takie jak klocki i tarcze hamulcowe, podlegają naturalnemu zużyciu. Konieczność ich wymiany jest determinowana przez stopień zużycia okładzin ciernych, który można ocenić wizualnie lub za pomocą specjalnych przyrządów. Producenci podają również minimalną dopuszczalną grubość tarcz. W przypadku siłowników hamulcowych, membrany mogą ulec uszkodzeniu lub sparciałości, co objawia się wyciekami powietrza lub spadkiem skuteczności hamowania. Warto również pamiętać o regularnej wymianie płynu hamulcowego (jeśli układ tego wymaga) oraz o kontroli stanu elementów zawieszenia hamulców. Zawsze należy kierować się zaleceniami producenta pojazdu oraz wskazaniami diagnosty podczas przeglądów technicznych.

Przeczytaj również: Waga TIR-a: Ile waży pusty i załadowany? Poznaj limity DMC

Kluczowe wnioski i Twoje następne kroki w zrozumieniu hamulców naczepy

Przeszliśmy przez złożony świat pneumatycznych i elektronicznych układów hamulcowych naczep, od podstawowych zasad działania przewodów pneumatycznych, przez rolę zaworów i siłowników, aż po zaawansowane systemy ABS i EBS. Teraz wiesz już, jak sygnał z kabiny kierowcy zamienia się w siłę zatrzymującą potężną masę, a także jak działają kluczowe mechanizmy bezpieczeństwa, takie jak hamulec postojowy i awaryjny.

Co warto zapamiętać?

• Układ hamulcowy naczepy opiera się na pneumatyce, sterowanej przez przewody żółty (zasilający) i czerwony (sterujący), z kluczową rolą zaworu sterującego i siłowników.
• Nowoczesne systemy ABS i EBS znacząco zwiększają bezpieczeństwo, zapobiegając blokowaniu kół i skracając drogę hamowania dzięki elektronicznemu sterowaniu.
• Hamulec postojowy i awaryjny, działający na zasadzie siłowników sprężynowych, zapewnia bezpieczeństwo na postoju i w sytuacjach kryzysowych, blokując koła przy braku ciśnienia.
• Regularna kontrola i konserwacja, zgodnie z przepisami, są absolutnie niezbędne dla utrzymania sprawności hamulców i zapewnienia bezpieczeństwa na drodze.

Z mojej perspektywy, jako kogoś kto od lat zajmuje się tym tematem, kluczem do bezpieczeństwa jest nie tylko zrozumienie tych mechanizmów, ale także świadomość ich ograniczeń i potencjalnych awarii. Regularne przeglądy i dbałość o szczegóły, nawet te najmniejsze, to inwestycja, która wielokrotnie się zwraca, chroniąc życie i mienie. Nie lekceważcie żadnego sygnału, który wysyła Wam Wasz pojazd to może być ostrzeżenie przed nadchodzącym problemem.

A jakie są Wasze doświadczenia z układami hamulcowymi naczep? Czy spotkaliście się z nietypowymi awariami, które chcielibyście opisać? Podzielcie się swoimi przemyśleniami i pytaniami w komentarzach poniżej!
