W świecie transportu drogowego, gdzie bezpieczeństwo i efektywność są priorytetem, znajomość poszczególnych komponentów pojazdu jest nieoceniona. Szczególną uwagę warto zwrócić na tak zwany "żółty przewód" w naczepie. Może on pełnić dwie fundamentalne role jedną w układzie pneumatycznym odpowiedzialnym za hamowanie, a drugą w instalacji elektrycznej. Zrozumienie tych funkcji jest kluczowe dla każdego kierowcy i mechanika, aby zapewnić prawidłowe działanie pojazdu i uniknąć potencjalnych zagrożeń na drodze.
- Żółty przewód jest kluczowy dla układów pneumatycznych (hamowanie) i elektrycznych naczepy.
- W układzie pneumatycznym steruje hamulcem zasadniczym, aktywowanym ciśnieniem powietrza.
- Prawidłowa kolejność podłączania to: najpierw żółty (sterujący), potem czerwony (zasilający), na końcu elektryczne.
- Typowe problemy to słabe hamowanie, opóźniona reakcja lub zablokowanie hamulców.
- W instalacji elektrycznej odpowiada m.in. za lewy kierunkowskaz i komunikację ABS/EBS.
Przewód pneumatyczny: serce układu hamulcowego naczepy

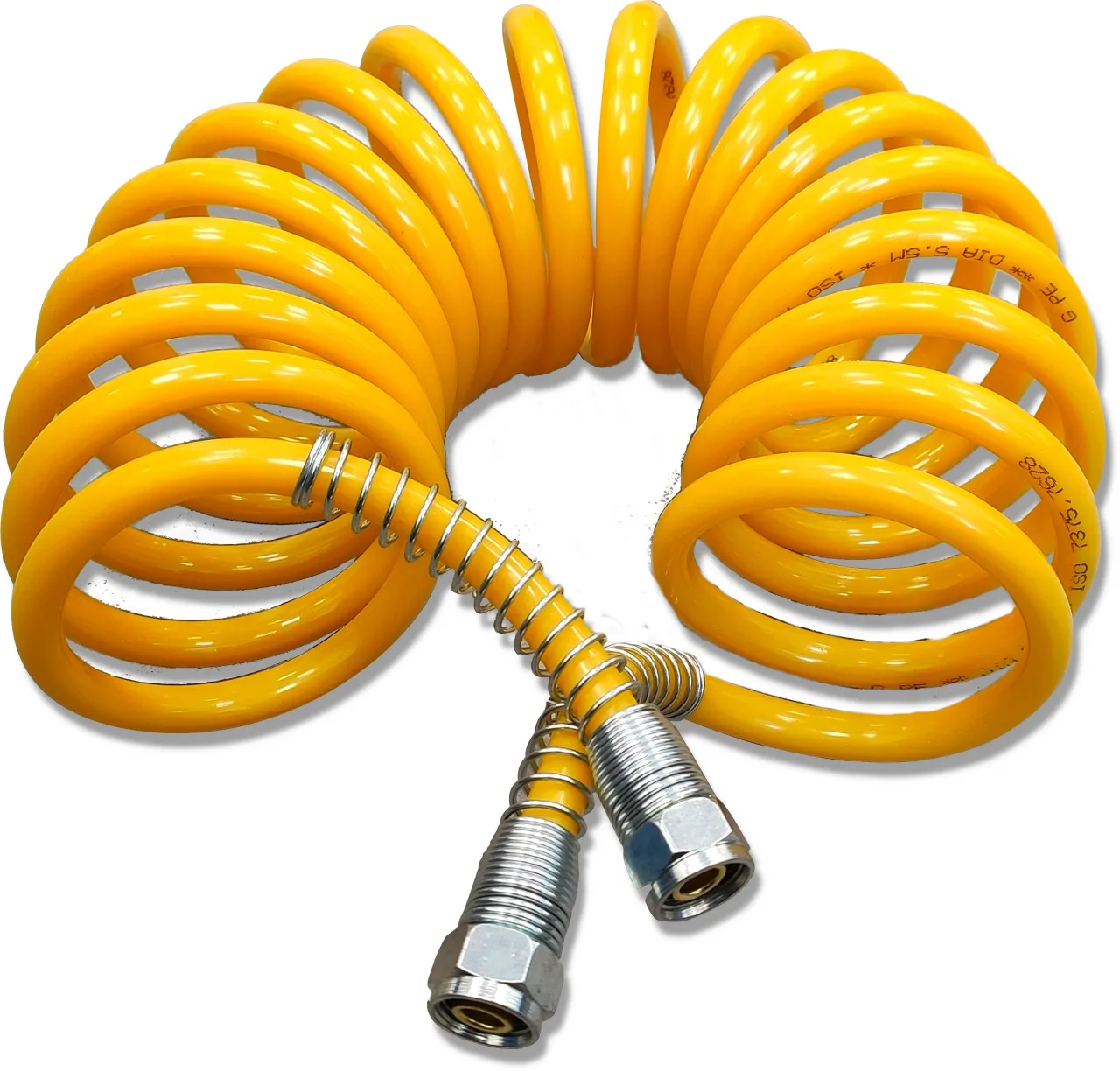

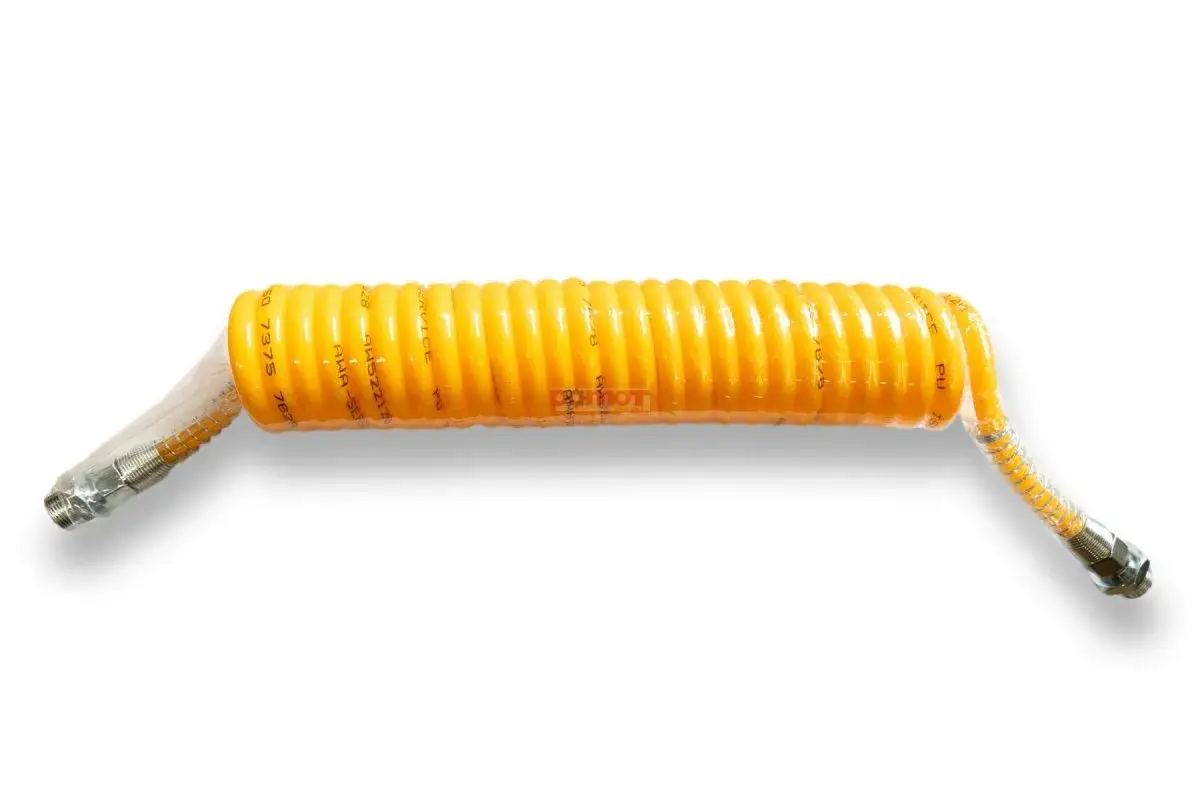

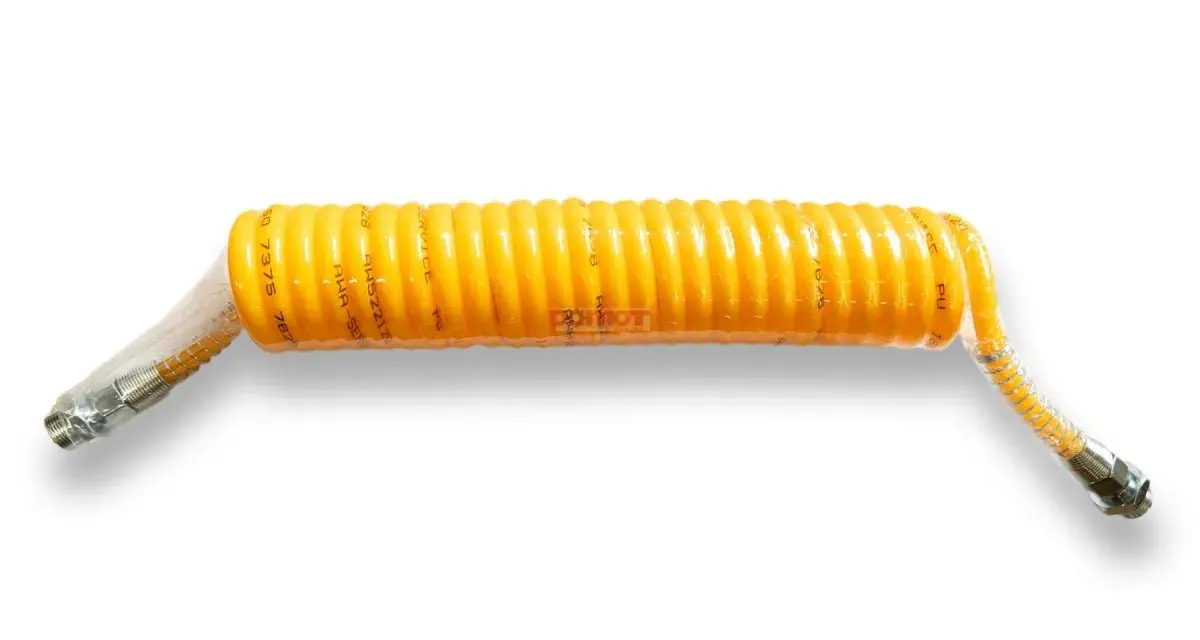

Główną i zarazem najważniejszą funkcją żółtego przewodu pneumatycznego jest sterowanie hamulcem zasadniczym naczepy. To przez niego ciśnienie powietrza, generowane w układzie hamulcowym ciągnika siodłowego, jest dostarczane do siłowników hamulcowych umieszczonych w naczepie. Bez tego połączenia, hamulce naczepy nie mogłyby zostać aktywowane, co stanowiłoby poważne zagrożenie dla bezpieczeństwa.
- W stanie spoczynku, gdy pedał hamulca w ciągniku nie jest wciśnięty, w żółtym przewodzie panuje brak ciśnienia powietrza.
- Po naciśnięciu pedału hamulca, w żółtym przewodzie pojawia się ciśnienie powietrza.
- Wartość tego ciśnienia rośnie proporcjonalnie do siły, z jaką kierowca naciska pedał hamulca.
- Wzrost ciśnienia w żółtym przewodzie powoduje aktywację hamulców naczepy.
| Przewód | Funkcja |
|---|---|
| Żółty (pneumatyczny) | Sterowanie hamulcem zasadniczym (roboczym) naczepy. Przekazuje ciśnienie powietrza do uruchomienia hamulców. |
| Czerwony (pneumatyczny) | Zasilanie układu pneumatycznego naczepy. Odpowiada za hamulec postojowy i awaryjny. |
Bezpieczne podłączanie i rozłączanie naczepy: kluczowe procedury
Prawidłowa kolejność podłączania przewodów między ciągnikiem a naczepą ma fundamentalne znaczenie dla bezpieczeństwa. Zawsze najpierw należy podłączyć żółty przewód pneumatyczny (sterujący), następnie czerwony przewód pneumatyczny (zasilający), a dopiero na końcu wszystkie przewody elektryczne. Ta sekwencja zapewnia, że układ sterowania hamulcami naczepy jest gotowy do działania, zanim zostanie dostarczone ciśnienie zasilające, co zapobiega niekontrolowanemu uruchomieniu hamulców lub ich zablokowaniu podczas manewru sprzęgania.
Proces odpinania naczepy powinien odbywać się w odwrotnej kolejności. Należy najpierw odłączyć przewody elektryczne, następnie czerwony przewód pneumatyczny, a na końcu żółty przewód pneumatyczny. Pozwala to na bezpieczne uwolnienie ciśnienia z układu hamulcowego naczepy przed całkowitym rozłączeniem pojazdów.
- Nieprawidłowa kolejność podłączania przewodów pneumatycznych, np. podłączenie czerwonego przed żółtym, może spowodować zablokowanie hamulców naczepy.
- Zapomnienie o podłączeniu żółtego przewodu pneumatycznego skutkuje brakiem możliwości hamowania naczepy.
- Brak podłączenia przewodów elektrycznych może prowadzić do błędów w systemach ABS/EBS lub braku sygnalizacji kierunkowskazów.
- Niewłaściwe odłączenie przewodów może spowodować niekontrolowane uwolnienie powietrza lub pozostawienie hamulców naczepy w stanie zaciągniętym.
Typowe usterki i diagnostyka żółtego przewodu pneumatycznego
Brak powietrza w żółtym przewodzie jest stanem całkowicie normalnym, gdy hamulec nie jest wciśnięty jest to sygnał, że układ jest w gotowości. Problem pojawia się, gdy po naciśnięciu pedału hamulca w ciągniku, w żółtym przewodzie nie pojawia się ciśnienie, lub gdy słychać syk powietrza wskazujący na jego ucieczkę. Te objawy jednoznacznie świadczą o awarii, która wymaga natychmiastowej interwencji.
- Słabe lub opóźnione hamowanie naczepy: Może wynikać z problemów z regulacją ciśnienia powietrza podawanego na żółty przewód w ciągniku siodłowym lub z awarią modulatora EBS w samej naczepie, który nieprawidłowo interpretuje sygnały sterujące.
Jeśli po naciśnięciu pedału hamulca w żółtym przewodzie stale utrzymuje się wysokie ciśnienie, może to sugerować awarię zaworu sterującego hamulcami w ciągniku siodłowym. Aby zdiagnozować ten problem, należy sprawdzić, czy zawór prawidłowo reaguje na zmiany nacisku na pedał hamulca i czy po jego zwolnieniu ciśnienie w żółtym przewodzie spada do zera. Czasami problemem może być również uszkodzona cewka zaworu.
Żółty przewód w instalacji elektrycznej: funkcje i znaczenie

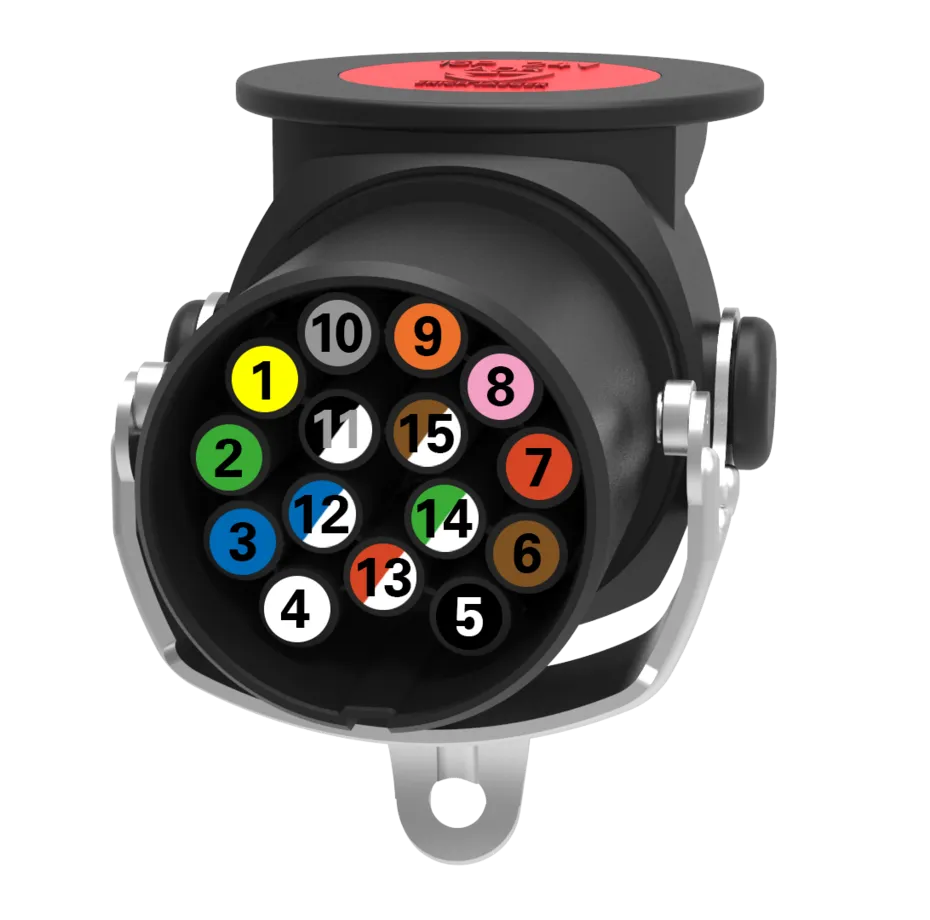

W instalacji elektrycznej naczepy, żółty przewód odgrywa istotne role, zwłaszcza w nowoczesnych systemach. W standardowym 15-pinowym złączu elektrycznym ISO 12098, żółty przewód jest przypisany do pinu numer 1 i odpowiada za prawidłowe działanie lewego kierunkowskazu naczepy.
- Złącze ABS/EBS (ISO 7638, 7-pinowe): W tym przypadku żółty przewód pełni dwie ważne funkcje. Pin 3, również oznaczony kolorem żółtym, służy jako masa dla części elektronicznej układu, zapewniając prawidłowe działanie dla pinu 2. Dodatkowo, pin 7, który również może być koloru żółtego, dostarcza zasilanie do modułu EBS, czerpiąc sygnały z czujników zużycia klocków hamulcowych.
- Awaria lewego kierunkowskazu: Jeśli lewy kierunkowskaz naczepy nie działa, a prawy działa poprawnie, problem może leżeć w uszkodzeniu żółtego przewodu elektrycznego lub jego połączeń.
- Błędy w systemie ABS/EBS: Problemy z komunikacją między ciągnikiem a naczepą, objawiające się komunikatami o błędach ABS lub EBS, mogą być spowodowane uszkodzeniem żółtego przewodu w złączu ISO 7638, odpowiedzialnego za masę lub zasilanie modułu.
- Problemy z zasilaniem modułu EBS: Jeśli moduł EBS nie otrzymuje prawidłowego zasilania z pinu 7 (żółtego), może to prowadzić do jego nieprawidłowego działania lub całkowitego wyłączenia.
Podsumowanie: dlaczego wiedza o żółtym przewodzie to podstawa bezpieczeństwa
- Prawidłowe podłączenie przewodów pneumatycznych: Upewnij się, że żółty przewód jest podłączony przed czerwonym.
- Brak widocznych uszkodzeń: Sprawdź stan żółtego przewodu (zarówno pneumatycznego, jak i elektrycznego) pod kątem przetarć, pęknięć czy innych uszkodzeń.
- Reakcja hamulców naczepy: Po podłączeniu naczepy, delikatnie naciśnij pedał hamulca i sprawdź, czy hamulce naczepy reagują płynnie i z odpowiednią siłą.
- Działanie lewego kierunkowskazu: Zweryfikuj, czy lewy kierunkowskaz naczepy działa poprawnie po podłączeniu instalacji elektrycznej.
- Brak błędów ABS/EBS: Sprawdź deskę rozdzielczą ciągnika pod kątem ewentualnych komunikatów o błędach systemów ABS/EBS po podłączeniu naczepy.
Posiadanie dogłębnej wiedzy na temat funkcji, prawidłowego podłączania i potencjalnych usterek żółtego przewodu zarówno pneumatycznego, jak i elektrycznego jest absolutnie kluczowe dla każdego kierowcy zawodowego. Przestrzeganie procedur i regularne sprawdzanie stanu technicznego tego elementu bezpośrednio przekłada się na zwiększone bezpieczeństwo na drodze, minimalizując ryzyko niebezpiecznych sytuacji, awarii i wypadków. To właśnie takie detale decydują o niezawodności całego zestawu pojazdów.
Przeczytaj również: 72 dB to głośne opony? Rozszyfruj etykietę i wybierz ciszę
Kluczowe wnioski i Twoje następne kroki
Zrozumienie roli żółtego przewodu w naczepie, zarówno w kontekście pneumatycznym, jak i elektrycznym, jest fundamentem bezpiecznej i sprawnej eksploatacji pojazdu. Teraz wiesz, że prawidłowe podłączenie, diagnostyka potencjalnych usterek i świadomość jego znaczenia dla układu hamulcowego oraz systemów elektronicznych to klucz do uniknięcia wielu problemów na drodze.- Żółty przewód pneumatyczny jest krytyczny dla hamulca zasadniczego naczepy.
- W instalacji elektrycznej odpowiada m.in. za sygnalizację kierunkowskazów i komunikację ABS/EBS.
- Prawidłowa kolejność podłączania przewodów (żółty, czerwony, elektryczne) to gwarancja bezpieczeństwa.
- Regularna kontrola stanu technicznego i objawów awarii pozwala zapobiec poważnym konsekwencjom.
Z mojego doświadczenia wynika, że wielu kierowców bagatelizuje znaczenie prawidłowego podłączania naczepy, co może prowadzić do niebezpiecznych sytuacji. Pamiętajcie, że żółty przewód to nie tylko kawałek gumy czy kabla to element, od którego zależy Wasze bezpieczeństwo i bezpieczeństwo innych uczestników ruchu. Poświęcenie kilku dodatkowych minut na jego sprawdzenie przed każdą trasą to inwestycja, która zawsze się opłaca.
