Posiadacze Volkswagena Golfa IV, którzy zauważyli niepokojący wzrost temperatury silnika, zwłaszcza podczas postoju w korku, lub problemy z działaniem klimatyzacji na biegu jałowym, często stają przed pytaniem: czy to wina wentylatora chłodnicy? Samodzielna diagnoza tej usterki może wydawać się skomplikowana, ale dzięki temu poradnikowi dowiesz się, jak krok po kroku zidentyfikować przyczynę problemu, unikając niepotrzebnych kosztów i wizyt u mechanika. Przygotowałem dla Ciebie praktyczne wskazówki, które pozwolą Ci samodzielnie ocenić stan kluczowego elementu układu chłodzenia Twojego Golfa IV.

Rozpoznaj objawy: Dlaczego wentylator chłodnicy w Golfie IV nie działa?

Pierwszym i najbardziej oczywistym sygnałem, że coś jest nie tak z wentylatorem chłodnicy w Twoim Golfie IV, jest zauważalny wzrost temperatury silnika. Szczególnie niepokojące jest to zjawisko podczas postoju w korku lub podczas powolnej jazdy w miejskim ruchu. W takich warunkach, gdy przepływ powietrza przez chłodnicę jest minimalny, to właśnie wentylator przejmuje odpowiedzialność za odprowadzanie ciepła z płynu chłodniczego. Jeśli nie pracuje, temperatura zaczyna niebezpiecznie rosnąć, co może prowadzić do poważnych uszkodzeń silnika.

Warto zrozumieć, dlaczego właśnie te sytuacje są tak kluczowe. Wentylator chłodnicy w Golfie IV jest zaprojektowany tak, aby włączyć się, gdy temperatura płynu chłodniczego osiągnie określony próg zazwyczaj około 92-97°C dla pierwszego biegu. W normalnych warunkach, podczas jazdy, pęd powietrza przepływający przez chłodnicę wystarcza do utrzymania optymalnej temperatury. Jednak w korku, gdy samochód stoi, a silnik pracuje, ciepło jest generowane, a brakuje naturalnego chłodzenia. Wtedy właśnie uruchomienie wentylatora jest niezbędne do utrzymania silnika w bezpiecznym zakresie temperatur. Jego awaria w tym momencie oznacza, że ten kluczowy mechanizm chłodzenia zawodzi. Kolejnym ważnym objawem, który może wskazywać na problem z wentylatorem, jest brak chłodzenia z klimatyzacji podczas postoju. Wiele modeli Golfa IV, zwłaszcza tych wyposażonych w klimatyzację, wykorzystuje wentylatory chłodnicy również do obniżenia ciśnienia w układzie klimatyzacji. Gdy klimatyzacja jest włączona na postoju, wentylatory powinny się uruchomić, aby wspomóc jej działanie. Jeśli zauważysz, że nawiew z klimatyzacji staje się ciepły lub przestaje działać po zatrzymaniu pojazdu, a silnik nie wykazuje przegrzewania, może to być bezpośredni dowód na problem z wentylatorem lub jego sterowaniem.

Prostym, ale skutecznym sygnałem diagnostycznym jest również brak charakterystycznego szumu wentylatora, kiedy powinien on pracować. Jeśli wiesz, że Twój samochód powinien już uruchomić wentylator na przykład po dłuższym postoju na biegu jałowym lub po włączeniu klimatyzacji a nie słyszysz jego pracy, to jest to wyraźny znak, że coś jest nie tak. Warto przyzwyczaić się do dźwięków pracy swojego samochodu, aby szybko wyłapać wszelkie anomalie.

Prosta diagnostyka, zanim sięgniesz po narzędzia

Zanim zaczniesz rozkręcać cokolwiek, warto zacząć od najprostszych rzeczy sprawdzenia bezpieczników. W Golfie IV odpowiedzialne za wentylator chłodnicy obwody są zabezpieczone kilkoma bezpiecznikami. Ich lokalizacja może być nieco rozproszona, co wymaga dokładności.

1. Skrzynka bezpieczników na akumulatorze: Otwórz maskę i zlokalizuj skrzynkę bezpieczników znajdującą się bezpośrednio na obudowie akumulatora. Znajdziesz tam kilka dużych, blaszkowych bezpieczników, które często są odpowiedzialne za główne obwody wentylatora. Sprawdź ich ciągłość przepalony bezpiecznik będzie miał przerwany drucik w środku.
2. Skrzynka bezpieczników w kabinie: Drugą lokalizacją jest skrzynka bezpieczników znajdująca się po lewej stronie deski rozdzielczej, zazwyczaj ukryta za zaślepką. Tutaj znajdziesz mniejsze bezpieczniki, które również mogą być powiązane z układem sterowania wentylatorem. Wyjmij podejrzane bezpieczniki i dokładnie obejrzyj je pod kątem przepalenia. Warto mieć pod ręką schemat bezpieczników dla swojego modelu Golfa IV, aby mieć pewność, które z nich są kluczowe dla wentylatora.

Po sprawdzeniu bezpieczników, kolejnym krokiem jest wizualna inspekcja okablowania i wtyczek prowadzących do wentylatora. Czasami problem nie leży w samym wentylatorze, ale w połączeniach elektrycznych.

1. Zlokalizuj wentylator: Wentylator chłodnicy znajduje się z przodu samochodu, za radiatorem.
2. Obejrzyj wtyczkę: Znajdź dużą wtyczkę elektryczną podłączoną do silnika wentylatora.
3. Sprawdź przewody: Dokładnie obejrzyj przewody biegnące od wtyczki w kierunku skrzynki bezpieczników lub modułu sterującego. Szukaj przetarć, pęknięć izolacji, śladów przegrzania czy korozji na stykach.
4. Weryfikacja połączeń: Upewnij się, że wtyczka jest prawidłowo wpięta i nie ma luzów. Czasami wystarczy docisnąć połączenie, aby przywrócić kontakt.

Jeśli bezpieczniki są w porządku, a wizualna inspekcja przewodów nie wykazała oczywistych uszkodzeń, kolejnym prostym testem, który możesz przeprowadzić, jest wykorzystanie klimatyzacji do wymuszenia pracy wentylatora.

1. Uruchom silnik: Odpal samochód i pozwól mu pracować na biegu jałowym przez kilka minut, aby osiągnął temperaturę roboczą.
2. Włącz klimatyzację: Ustaw klimatyzację na najniższą temperaturę i maksymalną siłę nawiewu.
3. Nasłuchuj: Po chwili pracy klimatyzacji, jeśli układ jest sprawny, wentylator chłodnicy powinien się uruchomić, zazwyczaj na pierwszym biegu. Jeśli go słyszysz i widzisz, że się kręci, oznacza to, że silnik wentylatora i jego podstawowy obwód zasilania działają poprawnie.
4. Obserwuj wskaźnik temperatury: Jednocześnie obserwuj wskaźnik temperatury silnika. Jeśli wentylator pracuje, a temperatura nadal rośnie, problem może leżeć gdzie indziej (np. w termostacie, chłodnicy).

Domowy test "na krótko": Sprawdź silnik wentylatora samodzielnie

Jeśli podstawowe testy nie przyniosły jednoznacznych rezultatów, czas na bardziej zaawansowaną, ale wciąż domową metodę diagnozy test "na krótko". Kluczowym elementem tego testu jest czujnik temperatury płynu chłodniczego, znany również jako termowłącznik. W Golfie IV znajduje się on zazwyczaj wkręcony w chłodnicę, najczęściej w jej dolnej części, blisko przewodów gumowych. To właśnie ten czujnik wysyła sygnał do komputera sterującego silnikiem lub bezpośrednio do przekaźnika, informując o konieczności włączenia wentylatora.

Przeprowadzenie testu "na krótko" wymaga precyzji i przestrzegania zasad bezpieczeństwa. Oto jak to zrobić krok po kroku:

1. Zlokalizuj i odłącz czujnik: Po zlokalizowaniu termowłącznika w chłodnicy, odłącz od niego wtyczkę elektryczną. Zazwyczaj jest ona zabezpieczona zatrzaskiem, który trzeba nacisnąć. Zachowaj ostrożność, aby nie uszkodzić wtyczki ani przewodów.
2. Przygotuj zworkę: Będziesz potrzebować kawałka sztywnego drutu lub specjalnej zworki, która pozwoli na zmostkowanie odpowiednich pinów we wtyczce. Upewnij się, że zworka jest odpowiednio zaizolowana, aby uniknąć przypadkowego zwarcia z innymi elementami metalowymi.
3. Zidentyfikuj piny: Wewnątrz odłączonej wtyczki znajdują się piny. W większości przypadków, aby uruchomić pierwszy bieg wentylatora, należy zmostkować dwa konkretne piny. W Golfie IV, często są to piny odpowiedzialne za sygnał z czujnika temperatury. Dokładne zidentyfikowanie pinów może wymagać konsultacji ze schematem elektrycznym lub poszukiwania informacji w internecie dla konkretnego modelu i rocznika Twojego Golfa. Zazwyczaj jest to zmostkowanie dwóch pinów, które w normalnych warunkach są połączone przez czujnik przy wysokiej temperaturze.
4. Wykonaj zmostkowanie: Ostrożnie umieść zworkę tak, aby połączyła wybrane piny we wtyczce. Upewnij się, że połączenie jest stabilne.
5. Obserwuj reakcję: Po zmostkowaniu pinów, włącz zapłon (nie musisz uruchamiać silnika, ale kluczyk powinien być w pozycji zapłon). Jeśli wszystko jest w porządku, wentylator chłodnicy powinien się uruchomić.
6. Test drugiego biegu: Aby sprawdzić drugi, szybszy bieg wentylatora, może być konieczne zmostkowanie innej pary pinów lub wykonanie dodatkowego kroku, w zależności od konfiguracji układu. Czasami wystarczy zmostkować trzeci pin (jeśli występuje) w połączeniu z pierwszymi dwoma, aby wymusić pracę na wyższych obrotach.

Wyniki testu "na krótko" dostarczą Ci kluczowych informacji. Jeśli po zmostkowaniu pinów wentylator ruszył, oznacza to, że sam silnik wentylatora jest sprawny, a problem leży najprawdopodobniej w obwodzie sterowania uszkodzony czujnik temperatury, przekaźnik, moduł sterujący lub wiązka elektryczna. Jeśli natomiast wentylator nadal milczy, nawet po zmostkowaniu pinów, istnieje duże prawdopodobieństwo, że uszkodzony jest sam silnik wentylatora lub jego bezpośrednie zasilanie (np. główny bezpiecznik lub przekaźnik mocy).

Warto pamiętać, że Golf IV zazwyczaj posiada dwa biegi wentylatora. Pierwszy, wolniejszy bieg, uruchamia się przy niższej temperaturze, często przy około 92-97°C, i jest kluczowy dla utrzymania temperatury w normalnych warunkach. Drugi, szybszy bieg, włącza się przy wyższej temperaturze (około 99-105°C) lub gdy klimatyzacja pracuje pod obciążeniem. Podczas testu "na krótko" staraj się sprawdzić oba biegi. Jeśli wentylator uruchamia się tylko na drugim biegu, a pierwszy nie działa, wskazuje to na problem z opornikiem pierwszego biegu lub jego sterowaniem.

Głębsza analiza: Czujnik, przekaźnik czy moduł co zawiniło?

Kiedy test "na krótko" potwierdzi sprawność samego silnika wentylatora, czas przyjrzeć się elementom sterującym. Termowłącznik, czyli czujnik temperatury w chłodnicy, jest jednym z głównych kandydatów do wymiany. Jego awaria objawia się tym, że nie wysyła on sygnału o podwyższonej temperaturze płynu do komputera lub przekaźnika. Choć jego działanie można zweryfikować miernikiem (sprawdzając rezystancję w zależności od temperatury), najprostszym potwierdzeniem jego niesprawności jest właśnie pozytywny wynik testu "na krótko" jeśli wentylator ruszył po zmostkowaniu, a wcześniej nie działał, termowłącznik jest podejrzany.

Jednym z bardziej typowych problemów w Golfie IV jest awaria modułu sterującego wentylatorami. Często spotykany numer części to 1J0 919 506 K, ale mogą występować też inne warianty w zależności od wyposażenia samochodu. Ten moduł, zazwyczaj umieszczony na podłużnicy po stronie kierowcy, pod akumulatorem, odpowiada za zarządzanie pracą wentylatorów, w tym za przełączanie między biegami oraz współpracę z układem klimatyzacji. Z biegiem lat, z powodu wilgoci, korozji lub przegrzewania, styki w module mogą ulec uszkodzeniu, co prowadzi do nieprawidłowego działania wentylatorów lub ich całkowitego unieruchomienia. Jego awaria jest często trudniejsza do zdiagnozowania bez specjalistycznego sprzętu.

Nie można zapominać o przekaźnikach. W układzie wentylatora chłodnicy zazwyczaj występują dwa główne przekaźniki: jeden odpowiedzialny za zasilanie pierwszego biegu i drugi dla drugiego biegu. Znajdują się one zazwyczaj w pobliżu skrzynki bezpieczników na akumulatorze lub pod nim. Ich działanie można sprawdzić, zamieniając je miejscami z innym, identycznym przekaźnikiem (np. od klaksonu, jeśli jest taki sam), lub testując ich działanie za pomocą miernika. Jeśli przekaźnik jest uszkodzony, nie doprowadzi napięcia do wentylatora, mimo że wszystkie inne elementy są sprawne.

Diagnostyka komputerowa: Kiedy jest niezbędna?

Jeśli podstawowe testy mechaniczne i wizualne nie przyniosły jednoznacznych rezultatów, a podejrzewasz problem z elektroniką sterującą, diagnostyka komputerowa staje się niezbędna. Podłączenie Twojego Golfa IV pod komputer diagnostyczny, najczęściej za pomocą interfejsu VCDS (VAG-COM Diagnostic System), pozwala na odczytanie kodów błędów zapisanych w sterowniku silnika lub dedykowanym sterowniku wentylatorów. Jest to najpewniejsza metoda diagnozy problemów z modułem sterującym, który często jest przyczyną awarii wentylatorów w tym modelu.

Diagnostyka komputerowa może wykazać szereg błędów związanych z układem wentylatora chłodnicy, na przykład:

• Błąd obwodu wentylatora chłodnicy (usterka elektryczna): Wskazuje na problem z zasilaniem, masą lub okablowaniem.
• Błąd czujnika temperatury płynu chłodniczego (nieprawdopodobny sygnał): Może oznaczać uszkodzenie samego czujnika lub jego obwodu.
• Błąd modułu sterującego wentylatorami: Bezpośrednio wskazuje na problem z elektroniką sterującą pracą wentylatorów.
• Błąd komunikacji z modułem wentylatorów: Sugeruje problem z siecią CAN lub samym modułem.
• Błąd niskiego/wysokiego ciśnienia w układzie klimatyzacji: W modelach z klimatyzacją, błędy te mogą pośrednio wskazywać na problem z pracą wentylatorów, które wpływają na ciśnienie w układzie.

Jedną z najcenniejszych funkcji diagnostyki komputerowej jest możliwość przeprowadzenia testu elementów wykonawczych. Pozwala on na zdalne uruchomienie wentylatorów na obu biegach z poziomu oprogramowania diagnostycznego. Jeśli wentylator zareaguje na polecenie komputera i zacznie pracować (na pierwszym, a następnie drugim biegu), masz pewność, że sam silnik wentylatora i jego podstawowe zasilanie są sprawne. Jest to ostateczne potwierdzenie, że problem leży w sterowaniu, a nie w samym wentylatorze.

Najczęstsze usterki wentylatora w Golfie IV i ich rozwiązania

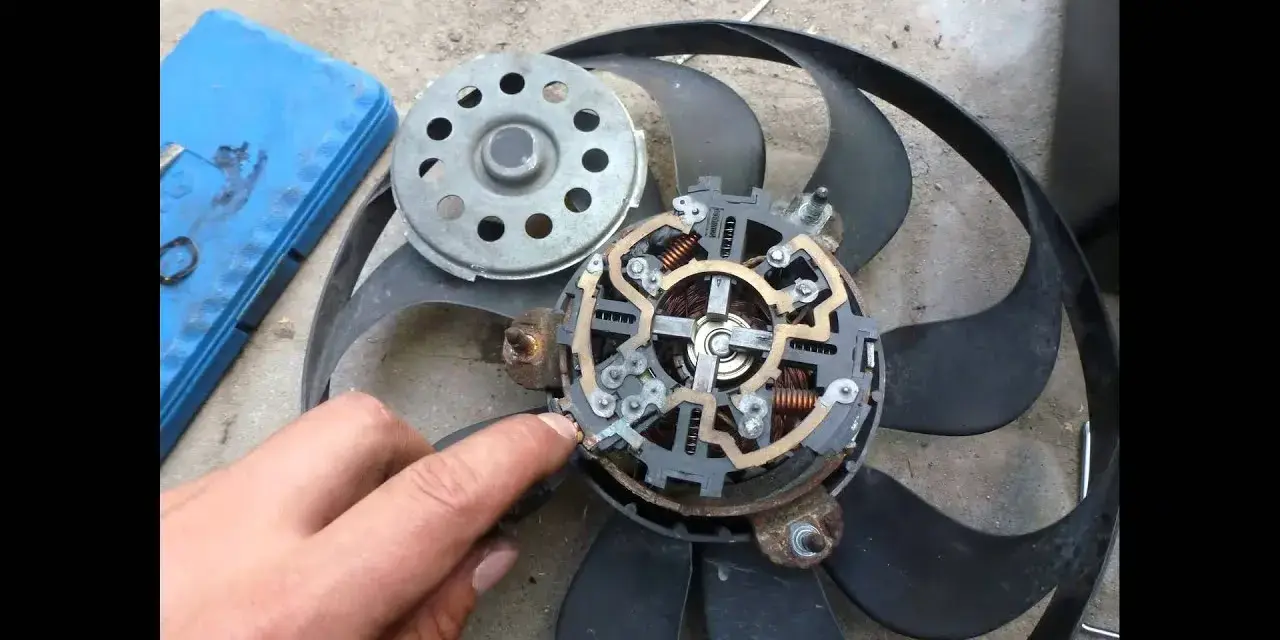

Silnik wentylatora chłodnicy, podobnie jak każdy element mechaniczny, podlega zużyciu. Jedną z najczęstszych przyczyn jego awarii jest zużycie szczotek węglowych wewnątrz silnika. Te małe elementy ślizgowe odpowiadają za doprowadzenie prądu do wirnika. Z czasem ścierają się, tracąc kontakt lub powodując iskrzenie, co prowadzi do spadku mocy, nierównej pracy, a w końcu do całkowitego unieruchomienia wentylatora. Rozwiązaniem jest zazwyczaj wymiana całego silnika wentylatora, choć w niektórych przypadkach możliwe jest też jego zregenerowanie przez wymianę samych szczotek, co wymaga jednak pewnych umiejętności manualnych.

Kolejnym częstym problemem, szczególnie w kontekście niedziałającego pierwszego biegu wentylatora, jest uszkodzony opornik pierwszego biegu, zwany również rezystorem. Jest to element, który ogranicza przepływ prądu do silnika, pozwalając mu pracować na niższych obrotach. Jeśli opornik ulegnie przepaleniu lub jego styki zaśniedzieją, pierwszy bieg przestaje działać, a wentylator uruchamia się tylko na drugim, szybszym biegu (lub wcale, jeśli uszkodzenie jest poważniejsze). Wymiana tego elementu, który zazwyczaj znajduje się w obudowie wentylatora lub w jego pobliżu, jest stosunkowo prosta i przywraca prawidłowe działanie układu chłodzenia.

Nie można zapominać o podstawach wiązka elektryczna i jej połączenia. Z biegiem lat, wibracje, wilgoć i agresywne warunki pod maską mogą prowadzić do zaśniedziałych styków w złączach, przetarcia izolacji przewodów lub nawet ich zerwania. Szczególnie narażone są przewody biegnące w okolicach silnika i układu chłodzenia. Problemy z wiązką elektryczną mogą objawiać się w sposób nieprzewidywalny raz wentylator działa, raz nie, lub działa tylko jeden bieg. Konieczne jest dokładne sprawdzenie całego okablowania, oczyszczenie styków lub wymiana uszkodzonych fragmentów wiązki, co często przywraca pełną sprawność układu.

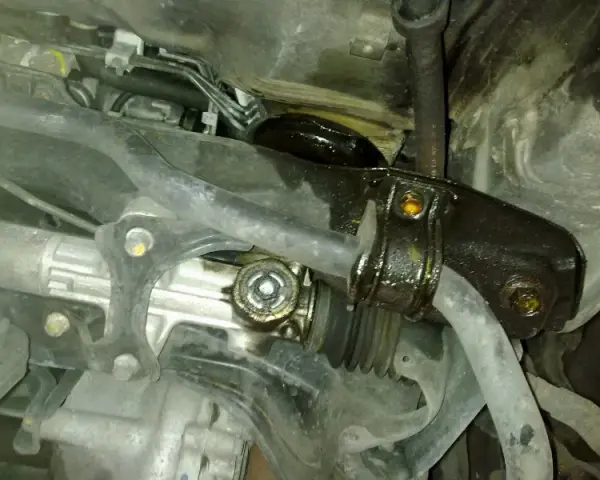

Przeczytaj również: Cieknąca maglownica: Czy można jeździć? Ryzyko, objawy i naprawa

Co warto zapamiętać? Kluczowe wnioski i dalsze kroki

Samodzielna diagnoza problemów z wentylatorem chłodnicy w Volkswagenie Golfie IV jest jak najbardziej w Twoim zasięgu. Przeszliśmy przez kluczowe objawy, od przegrzewania silnika po problemy z klimatyzacją, a także omówiliśmy podstawowe metody weryfikacji od sprawdzenia bezpieczników i przewodów, przez test klimatyzacją, aż po zaawansowany test "na krótko". Teraz wiesz, jak zidentyfikować, czy problem leży w samym wentylatorze, czy w jego układzie sterowania.

• Obserwuj objawy: Przegrzewanie silnika w korku i problemy z klimatyzacją na postoju to sygnały, których nie wolno ignorować.
• Zacznij od podstaw: Zawsze sprawdzaj bezpieczniki i wizualnie oceniaj stan przewodów i wtyczek.
• Test "na krótko": To skuteczna metoda na szybkie sprawdzenie sprawności silnika wentylatora i jego obwodów.
• Nie zapominaj o elektronice: W przypadku wątpliwości, diagnostyka komputerowa (VCDS) jest najpewniejszym sposobem na zdiagnozowanie problemów z modułem sterującym.

Z mojego doświadczenia wynika, że najwięcej problemów w Golfie IV sprawiają moduły sterujące wentylatorami oraz zużyte szczotki silnika. Jednak nawet jeśli te elementy zawiodą, często można je naprawić lub wymienić stosunkowo niewielkim kosztem, jeśli tylko problem zostanie szybko zdiagnozowany. Kluczem jest systematyczne podejście i nieustraszone sprawdzanie kolejnych elementów układu.

A jakie są Twoje doświadczenia z wentylatorem chłodnicy w Golfie IV? Czy udało Ci się samodzielnie zdiagnozować i naprawić usterkę? Podziel się swoimi przemyśleniami w komentarzach poniżej!
