Awarie elektryczne w naczepie to zmora każdego kierowcy i mechanika, szczególnie gdy zdarzają się w trasie. Szybkie zlokalizowanie przyczyny problemu, a często po prostu przepalonego bezpiecznika, może uratować cenny czas i uniknąć kosztownych opóźnień. Ten artykuł jest przewodnikiem po świecie bezpieczników w naczepach Krone, pokazując, gdzie ich szukać i jak radzić sobie z najczęstszymi usterkami elektrycznymi.
Gdzie szukać bezpieczników w naczepie Krone kluczowe miejsca w przypadku awarii elektryki
- Główna skrzynka bezpieczników znajduje się zazwyczaj z przodu naczepy Krone, po lewej stronie, w hermetycznej obudowie.
- Bezpieczniki systemów ABS/EBS są często umieszczone w osobnej skrzynce przy modulatorze na ramie naczepy.
- Dodatkowe moduły (np. winda, agregat) mogą mieć własne, dedykowane zabezpieczenia w innych miejscach.
- Schematy z opisem obwodów i wartościami amperażu najczęściej znajdziesz na wewnętrznej stronie pokrywy skrzynki bezpieczników.
- Najczęstsze awarie to problemy z oświetleniem (pozycyjne, tablicy rejestracyjnej) oraz komunikaty błędów ABS/EBS.
Gdzie Krone ukryło skrzynkę z bezpiecznikami? Najczęstsze lokalizacje
Krone, jako jeden z wiodących producentów naczep, stosuje pewne standardy w rozmieszczeniu kluczowych elementów instalacji elektrycznej. Z mojego doświadczenia wynika, że w większości popularnych modeli, takich jak Profi Liner czy Mega Liner, producenci starają się umieszczać główne punkty dostępu do instalacji w miejscach logicznych i łatwo dostępnych. Zrozumienie tych ogólnych zasad jest pierwszym krokiem do szybkiego zlokalizowania problemu, gdy światła nagle zgasną lub system przestanie działać.

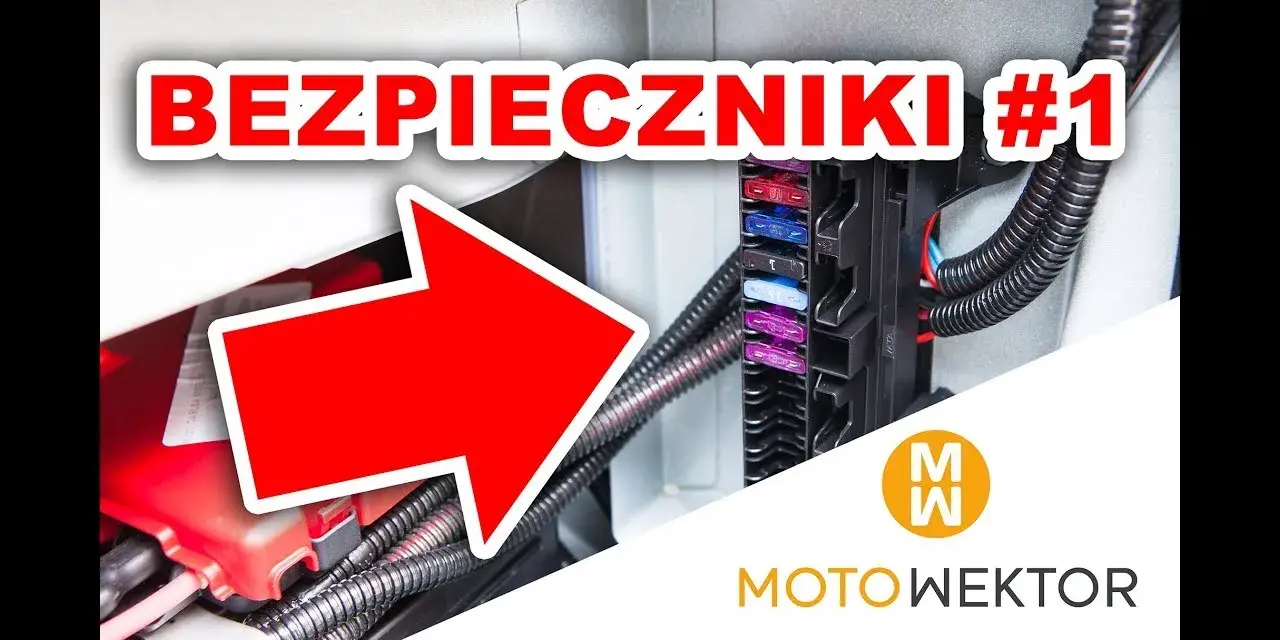

Krok 1: Główna skrzynka bezpieczników Twoje pierwsze miejsce poszukiwań
W zdecydowanej większości przypadków, gdy szukasz bezpieczników w naczepie Krone, powinieneś skierować swoje kroki na przód naczepy, po jej lewej stronie, patrząc od tyłu pojazdu. Tam zazwyczaj znajduje się solidna, czarna, hermetyczna skrzynka. To właśnie w niej kryją się bezpieczniki i przekaźniki odpowiedzialne za podstawowe funkcje naczepy. Często jest ona umieszczona na ścianie czołowej lub tuż obok niej, w towarzystwie złączy pneumatycznych i elektrycznych, co ułatwia dostęp podczas rutynowych przeglądów lub awaryjnych napraw.
Krok 2: Bezpieczniki od ABS/EBS klucz do bezpieczeństwa na drodze
Systemy ABS i EBS to kluczowe elementy bezpieczeństwa każdej naczepy. Krone, podobnie jak inni producenci, często integruje bezpieczniki odpowiedzialne za te układy w dedykowanej skrzynce, która jest częścią modulatora. Modulator, zazwyczaj produkcji takich firm jak Wabco czy Knorr-Bremse, znajduje się na ramie naczepy, w okolicy osi. Warto jednak pamiętać, że czasami dodatkowe bezpieczniki zasilające sam modulator mogą być umieszczone w głównej skrzynce na ścianie czołowej. Dlatego, jeśli masz problem z systemem hamulcowym, sprawdzenie obu lokalizacji jest kluczowe.
Krok 3: Dodatkowe obwody czy Twoja naczepa ma niestandardowe wyposażenie?
Naczepy Krone mogą być wyposażone w różnorodne, dodatkowe systemy, które posiadają własne, dedykowane zabezpieczenia. Mowa tu przede wszystkim o windach załadunkowych, agregatach chłodniczych czy specjalistycznym oświetleniu. W takich przypadkach, oprócz głównej skrzynki, możesz natknąć się na mniejsze, dodatkowe puszki z bezpiecznikami. Ich lokalizacja jest mniej standardowa mogą znajdować się na przykład tuż przy silniku windy lub w obudowie agregatu. Zawsze warto dokładnie obejrzeć naczepę, zwracając uwagę na wszelkie dodatkowe moduły i ich okolice.
Jak rozszyfrować schemat bezpieczników w naczepie Krone
Znalezienie skrzynki to jedno, ale zrozumienie, który bezpiecznik za co odpowiada, to już inna historia. Na szczęście, Krone często ułatwia nam zadanie, umieszczając na wewnętrznej stronie pokrywy skrzynki bezpieczników czytelną naklejkę ze schematem. Ten schemat to nasz najlepszy przyjaciel w sytuacji awaryjnej. Pozwala on szybko zidentyfikować, który konkretny bezpiecznik zasila dany obwód czy to światła pozycyjne, światła stopu, oświetlenie wewnętrzne, czy też wspomniany wcześniej system ABS.
Rozszyfrowujemy piktogramy i opisy na pokrywie skrzynki
Schematy na pokrywach skrzynek bezpieczników zazwyczaj wykorzystują kombinację piktogramów i krótkich opisów. Piktogramy często przedstawiają symboliczny obraz elementu, którym steruje dany bezpiecznik na przykład żarówkę dla oświetlenia, symbol hamulca dla ABS, czy ikonę drzwi dla oświetlenia wewnętrznego. Opisy, choć czasem skrótowe, precyzują funkcję obwodu. Zrozumienie tych oznaczeń jest kluczowe, aby uniknąć pomyłek i wybrać właściwy bezpiecznik do wymiany.
Kolory i amperaż co musisz wiedzieć, żeby nie popełnić błędu?
Bezpieczniki w naczepach Krone, podobnie jak w większości pojazdów, to standardowe bezpieczniki płytkowe (tzw. płaskie). Są one łatwo dostępne i stosunkowo tanie. Kluczowe jest jednak, aby przy wymianie zastosować bezpiecznik o odpowiedniej wartości amperażu. Wartości te są zazwyczaj oznaczone kolorami na przykład czerwony to 10A, niebieski 15A, żółty 20A. Zastosowanie bezpiecznika o zbyt wysokim amperażu może nie tylko nie rozwiązać problemu, ale przede wszystkim doprowadzić do uszkodzenia instalacji elektrycznej lub nawet pożaru. Zawsze wymieniaj bezpiecznik na taki sam, jaki był oryginalnie.
Gdzie szukać schematu, jeśli brakuje go na pokrywie?
Co zrobić, jeśli naklejka ze schematem z jakiegoś powodu zaginęła lub jest nieczytelna? Nie panikuj. Istnieją alternatywne źródła informacji. Po pierwsze, instrukcja obsługi naczepy Krone to kopalnia wiedzy o Twoim pojeździe. Po drugie, dokumentacja techniczna producenta, którą często można znaleźć na jego stronie internetowej. W ostateczności, pomocne mogą okazać się również fora internetowe dla kierowców i mechaników, gdzie często udostępniane są schematy i rozwiązania problemów dla konkretnych modeli naczep.
Najczęstsze awarie elektryczne w naczepach Krone i ich związek z bezpiecznikami
Wielu kierowców, szukając informacji o lokalizacji bezpieczników, boryka się z podobnymi problemami. Z mojego doświadczenia wynika, że najczęściej zgłaszane awarie elektryczne w naczepach Krone, które prowadzą do poszukiwania przepalonego bezpiecznika, dotyczą podstawowych funkcji. Są to zazwyczaj problemy z oświetleniem, które są kluczowe dla bezpieczeństwa i zgodności z przepisami drogowymi.
Problem: Brak świateł pozycyjnych po jednej stronie który bezpiecznik za to odpowiada?
To jedna z najczęstszych i najbardziej frustrujących awarii. Brak jednego ze świateł pozycyjnych, czy to po lewej, czy po prawej stronie, zazwyczaj oznacza przepalony bezpiecznik. Na schemacie skrzynki bezpieczników znajdziesz zazwyczaj osobne oznaczenie dla obwodu świateł pozycyjnych lewych i prawych. Zlokalizuj odpowiedni bezpiecznik, sprawdź jego stan wizualny i w razie potrzeby wymień na nowy o tym samym natężeniu prądu.
Problem: Ciągnik sygnalizuje błąd ABS/EBS naczepy gdzie szukać przyczyny?
Komunikaty o błędach ABS/EBS na desce rozdzielczej ciągnika mogą być niepokojące. Choć przyczyn może być wiele, od problemów z czujnikami po usterki samego modulatora, warto zacząć od sprawdzenia bezpieczników. Jak wspominałem, szukaj ich w dedykowanej skrzynce przy modulatorze EBS, a także w głównej skrzynce bezpieczników na ścianie czołowej. Pamiętaj jednak, że zanim zaczniesz grzebać w bezpiecznikach, upewnij się, że połączenie między naczepą a ciągnikiem jest prawidłowe i nie ma żadnych widocznych uszkodzeń w wiązce elektrycznej.
Problem: Nie działa oświetlenie wewnętrzne lub winda dedykowane zabezpieczenia
Jeśli problem dotyczy oświetlenia wewnętrznego naczepy lub elektrycznego podnoszenia i opuszczania windy załadunkowej, najczęściej winowajcą jest przepalony, dedykowany bezpiecznik. Jak już wspominałem, takie systemy często mają swoje własne, mniejsze skrzynki bezpieczników. W przypadku windy może to być skrzynka umieszczona w pobliżu jej silnika. Zlokalizuj ją, sprawdź bezpieczniki i wymień w razie potrzeby.
Wymiana bezpiecznika w trasie: instrukcja krok po kroku
Awaria w trasie wymaga szybkiego i sprawnego działania. Wymiana bezpiecznika to zazwyczaj najprostsza czynność, którą można wykonać samodzielnie, o ile ma się odpowiednie narzędzia i wiedzę. Oto jak to zrobić bezpiecznie:
Jak bezpiecznie sprawdzić, czy bezpiecznik jest spalony?
- Zlokalizuj odpowiedni bezpiecznik: Użyj schematu na pokrywie skrzynki lub instrukcji obsługi, aby zidentyfikować bezpiecznik odpowiedzialny za dany obwód.
- Wyłącz zapłon: Zawsze wyłącz zapłon w ciągniku, aby uniknąć zwarcia podczas manipulowania bezpiecznikami.
- Wyjmij bezpiecznik: Bezpieczniki płytkowe zazwyczaj można wyjąć palcami. Jeśli są mocno osadzone, użyj specjalnych szczypiec do wyjmowania bezpieczników, które często można znaleźć w zestawach narzędziowych.
- Dokonaj wizualnej inspekcji: Przyjrzyj się dokładnie wyjętemu bezpiecznikowi. W bezpieczniku płytkowym zobaczysz metalowy drucik (tzw. mostek) łączący dwie blaszki. Jeśli ten drucik jest przerwany lub nadtopiony, bezpiecznik jest spalony.
- Sprawdź gniazdo bezpiecznika: Upewnij się, że gniazdo bezpiecznika jest czyste i nie ma w nim śladów korozji.
Dobór odpowiedniego bezpiecznika dlaczego wartość ma kluczowe znaczenie?
To jest punkt, którego nie można bagatelizować. Dobór bezpiecznika o właściwym amperażu jest absolutnie kluczowy dla bezpieczeństwa instalacji elektrycznej. Bezpiecznik jest zaprojektowany tak, aby przepalić się przy określonym natężeniu prądu, chroniąc w ten sposób przewody i inne komponenty przed przegrzaniem i uszkodzeniem. Zastosowanie bezpiecznika o zbyt wysokiej wartości może sprawić, że obwód zostanie przeciążony, przewody zaczną się topić, a w skrajnych przypadkach może dojść do pożaru. Zawsze używaj bezpiecznika o tej samej wartości amperażu, co oryginalny.
Co zrobić, gdy nowy bezpiecznik przepala się od razu po wymianie?
Jeśli po wymianie bezpiecznika na nowy, ten przepala się natychmiast po włączeniu zapłonu lub obciążeniu obwodu, oznacza to, że problem jest poważniejszy niż tylko przepalony bezpiecznik. Jest to silny sygnał, że w instalacji elektrycznej występuje zwarcie lub poważne przeciążenie. W takiej sytuacji nie należy kontynuować wymiany bezpieczników, ponieważ można spowodować jeszcze większe szkody. Trzeba zająć się diagnozowaniem źródła problemu.
Kiedy problem jest poważniejszy? Objawy wskazujące na głębszą awarię
Spalone bezpieczniki to często tylko wierzchołek góry lodowej. Mogą być one symptomem głębszych problemów z instalacją elektryczną naczepy. Ignorowanie powtarzających się przepaleń bezpieczników może prowadzić do kosztownych napraw i, co gorsza, do niebezpiecznych sytuacji na drodze.
Spalone bezpieczniki to tylko objaw jak zdiagnozować źródło problemu?
Gdy bezpieczniki wciąż się przepalają, czas na głębszą diagnostykę. Zacznij od dokładnego sprawdzenia całego okablowania związanego z danym obwodem. Szukaj widocznych uszkodzeń: przetartych izolacji, miejsc, gdzie przewody mogły się zetrzeć o elementy ramy, skrzyń ładunkowych czy innych części naczepy. Zwróć uwagę na potencjalne zwarcia czyli sytuacje, gdy przewody pod napięciem dotykają masy lub innych przewodów. Korozja również może być przyczyną problemów, prowadząc do zwiększenia oporu i przegrzewania się połączeń.
Wilgoć i korozja w skrzynce cichy wróg instalacji elektrycznej
Naczepy pracują w trudnych warunkach atmosferycznych, a wilgoć jest ich stałym towarzyszem. Skrzynki bezpieczników, nawet te hermetyczne, nie są w stu procentach odporne na jej działanie. Z czasem wilgoć może dostać się do wnętrza, powodując korozję styków i połączeń. Korozja zwiększa opór elektryczny, co prowadzi do spadków napięcia, przegrzewania i w konsekwencji do przepalania bezpieczników lub uszkodzenia innych elementów. Regularne sprawdzanie stanu skrzynek bezpieczników i ich wnętrza, zwłaszcza po zimie lub intensywnych opadach, jest bardzo ważne.
Kiedy samodzielna naprawa to zły pomysł i czas zadzwonić po fachowca?
Chociaż wymiana bezpiecznika jest zazwyczaj prostą czynnością, istnieją sytuacje, w których lepiej odpuścić i wezwać profesjonalistę:
- Powtarzające się przepalanie bezpieczników: Jeśli po wymianie bezpiecznik znów się przepala, a Ty nie potrafisz zlokalizować przyczyny, dalsze próby mogą być niebezpieczne.
- Brak wiedzy i doświadczenia: Jeśli nie czujesz się pewnie w pracy z instalacją elektryczną pojazdów, lepiej powierzyć to zadanie specjaliście.
- Złożone awarie systemów bezpieczeństwa: Problemy z ABS/EBS, układem hamulcowym czy kierowniczym wymagają specjalistycznej wiedzy i sprzętu diagnostycznego.
- Widoczne uszkodzenia instalacji: Jeśli zauważysz stopione przewody, przepalone moduły elektroniczne lub inne poważne uszkodzenia, nie próbuj naprawiać tego sam.
- Brak odpowiednich narzędzi: Do niektórych napraw potrzebne są specjalistyczne narzędzia, których nie warto kupować do jednorazowego użytku.
Przeczytaj również: Jak działają hamulce w naczepie? Pneumatyka i EBS wyjaśnione
Kluczowe wnioski i Twoje dalsze kroki
Zlokalizowanie bezpieczników w naczepie Krone, zwłaszcza w sytuacji awaryjnej, nie musi być już problemem. Przeszliśmy przez najczęstsze miejsca ich ukrycia od głównej skrzynki z przodu naczepy, przez dedykowane moduły ABS/EBS, aż po dodatkowe zabezpieczenia niestandardowego wyposażenia. Poznaliśmy również tajniki interpretacji schematów i znaczenie doboru odpowiedniego amperażu bezpiecznika, co jest kluczowe dla bezpieczeństwa.
- Zawsze zaczynaj od przedniej, lewej strony naczepy tam znajduje się główna skrzynka bezpieczników.
- Pamiętaj o dedykowanych skrzynkach ABS/EBS umieszczonych przy modulatorze na ramie.
- Schemat na pokrywie to Twój najlepszy przyjaciel naucz się go czytać i stosuj bezpieczniki o właściwym amperażu.
- Powtarzające się przepalanie bezpiecznika to sygnał do głębszej diagnostyki sprawdź okablowanie i szukaj wilgoci lub korozji.
Z mojego doświadczenia wynika, że kluczem do szybkiego rozwiązania problemów elektrycznych w trasie jest spokój i metodyczne podejście. Nie panikuj, gdy coś przestanie działać. Zastosuj wiedzę zdobytą w tym artykule, a w większości przypadków będziesz w stanie samodzielnie zidentyfikować i naprawić usterkę. Pamiętaj jednak, że jeśli problem wydaje się zbyt skomplikowany lub powtarza się mimo wymiany bezpieczników, zawsze warto wezwać profesjonalny serwis.
A jakie są Twoje doświadczenia z awariami elektryki w naczepach Krone? Czy miałeś kiedyś problem, który wymagał niestandardowego podejścia do lokalizacji bezpieczników? Podziel się swoją historią w komentarzach!
