Montaż podnoszonej osi w naczepie: Poradnik krok po kroku

Modernizacja naczepy poprzez dodanie podnoszonej osi to inwestycja, która może przynieść znaczące korzyści zarówno kierowcom zawodowym, jak i właścicielom flot. Głównym celem jest obniżenie kosztów eksploatacji, co przekłada się na realne oszczędności w budżecie firmy transportowej. Zmniejszone zużycie paliwa, opon i elementów układu hamulcowego to tylko niektóre z zalet, które sprawiają, że temat ten jest wart uwagi.

Dlaczego warto zainwestować w podnoszoną oś?

Montaż podnoszonej osi to nie tylko kwestia nowoczesności, ale przede wszystkim strategiczna decyzja biznesowa, która bezpośrednio wpływa na rentowność transportu. Jak pokazują dane, redukcja oporów toczenia to klucz do obniżenia kosztów. Gdy oś jest podniesiona, tylko dwie osie naczepy stykają się z nawierzchnią, co znacząco zmniejsza siłę tarcia. To z kolei przekłada się na mniejsze zapotrzebowanie na moc silnika, a co za tym idzie niższe spalanie. Dodatkowo, poprawiona zwrotność zestawu ułatwia manewrowanie w trudnych warunkach, co jest nieocenione w codziennej pracy kierowcy.

Mniejsze spalanie: Jak podniesione koła realnie obniżają koszty paliwa?

Mechanizm działania jest prosty i skuteczny. Kiedy podnosimy oś, zmniejszamy całkowitą powierzchnię styku opon z nawierzchnią. Mniejsza powierzchnia kontaktu oznacza mniejsze opory toczenia. Szacuje się, że dzięki temu można zaoszczędzić od 3 do nawet 6% paliwa w porównaniu do naczepy z zawsze opuszczonymi osiami. W skali roku i przy intensywnej eksploatacji, te procenty przekładają się na znaczące kwoty, które można przeznaczyć na inne cele lub po prostu zwiększyć zyskowność przewozów.

Opony i hamulce na dłużej: O ile wydłużysz ich żywotność?

Nie tylko paliwo jest beneficjentem podniesionej osi. Brak kontaktu z nawierzchnią podczas jazdy bez lub z lekkim ładunkiem oznacza, że opony na tej osi praktycznie się nie zużywają. To samo dotyczy elementów układu hamulcowego szczęk, tarcz i klocków. W efekcie żywotność tych podzespołów może zostać znacząco wydłużona, co redukuje częstotliwość wymiany i obniża koszty serwisowania naczepy. To kolejna, wymierna korzyść finansowa płynąca z tej modernizacji.

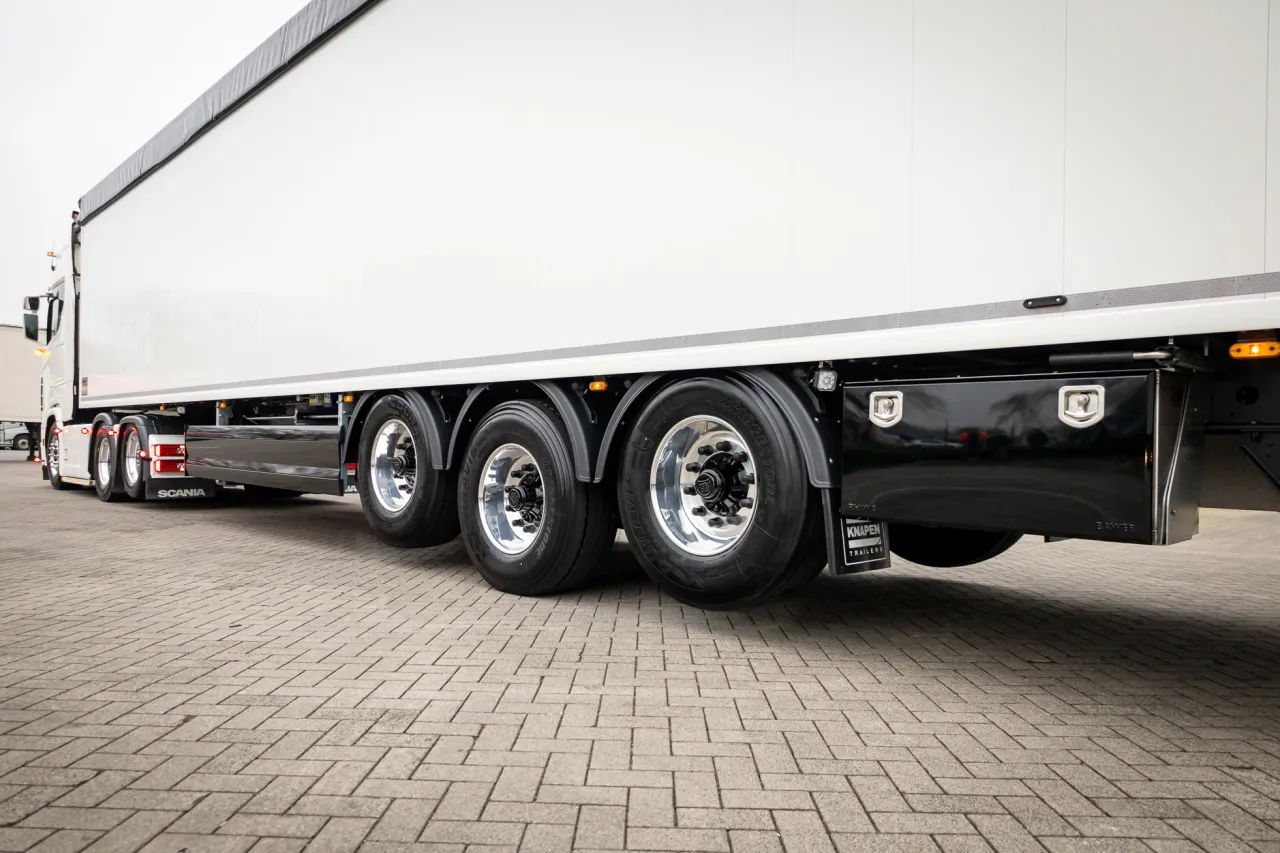

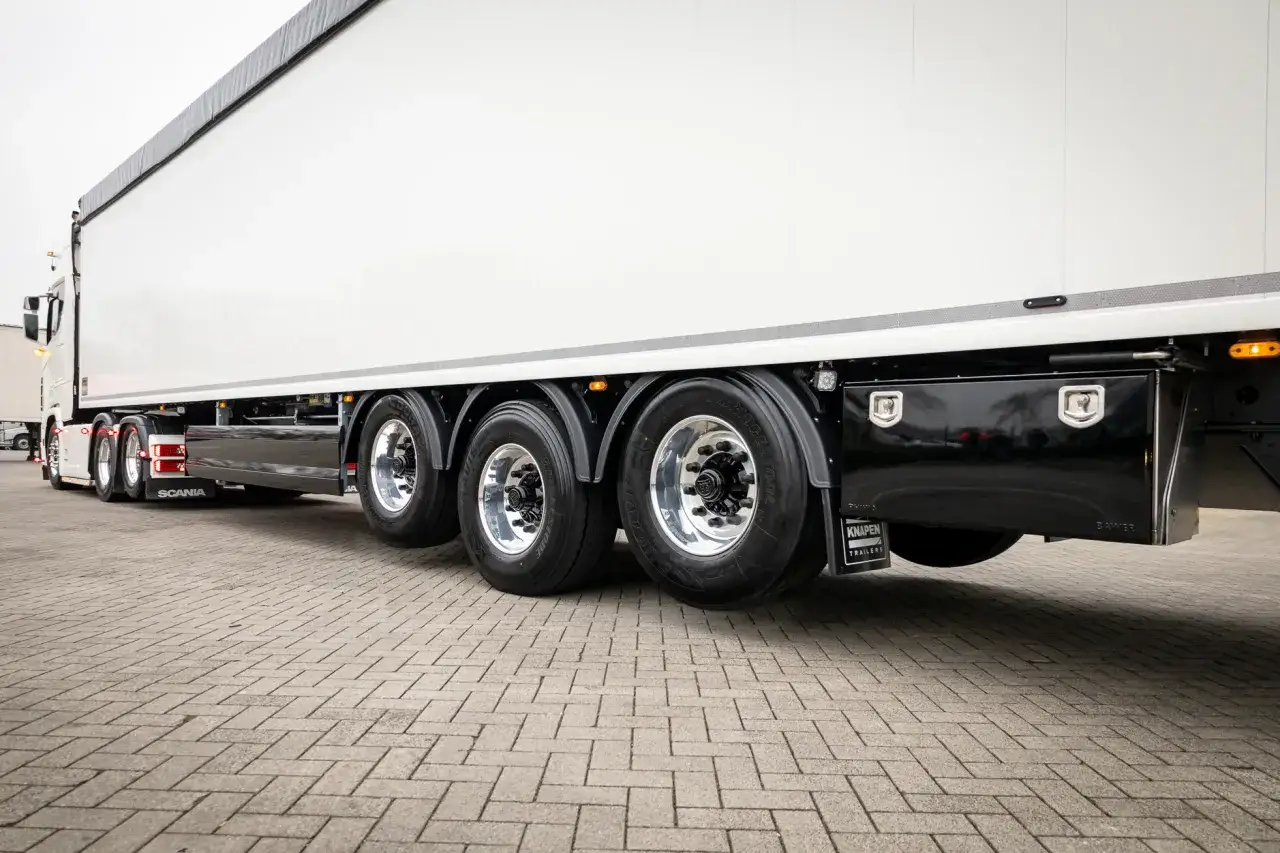

Lepsza zwrotność i mniejsze opłaty drogowe: Co jest faktem, a co mitem?

Podniesiona oś faktycznie ułatwia manewrowanie, szczególnie na ciasnych placach manewrowych, w wąskich uliczkach czy podczas parkowania. Zmniejsza promień skrętu zestawu, co jest nieocenione w miejskim transporcie. Co do opłat drogowych, sytuacja jest bardziej złożona. Systemy automatyczne, zintegrowane z EBS, pomagają w przestrzeganiu przepisów dotyczących dopuszczalnego nacisku na oś. Poprzez automatyczne opuszczanie osi, gdy nacisk na inne osie jest zbyt wysoki, zapobiegają przekroczeniom, które mogłyby skutkować mandatami. Jednakże, kluczowe jest, aby kierowca rozumiał działanie systemu i był świadomy przepisów.

Kluczowe decyzje i wymogi prawne przed modernizacją

Zanim zdecydujesz się na montaż podnoszonej osi, musisz rozważyć kilka istotnych kwestii. Nie każda naczepa jest idealnym kandydatem do takiej modyfikacji, a przepisy prawne narzucają pewne ograniczenia, których należy bezwzględnie przestrzegać. Zrozumienie tych aspektów pozwoli uniknąć problemów technicznych i prawnych w przyszłości.

Czy Twoja naczepa nadaje się do montażu podnoszonej osi? Ocena techniczna

Teoretycznie, do większości naczep można dołożyć podnoszoną oś. Jednak praktyka pokazuje, że kluczowe znaczenie ma konstrukcja ramy oraz układ zawieszenia. Należy upewnić się, że rama jest wystarczająco wytrzymała, aby przenieść dodatkowe obciążenia i siły działające podczas montażu i eksploatacji. Ważne jest również sprawdzenie, czy jest wystarczająco miejsca na montaż siłowników pneumatycznych i innych komponentów systemu. W razie wątpliwości, najlepiej skonsultować się z doświadczonym warsztatem.

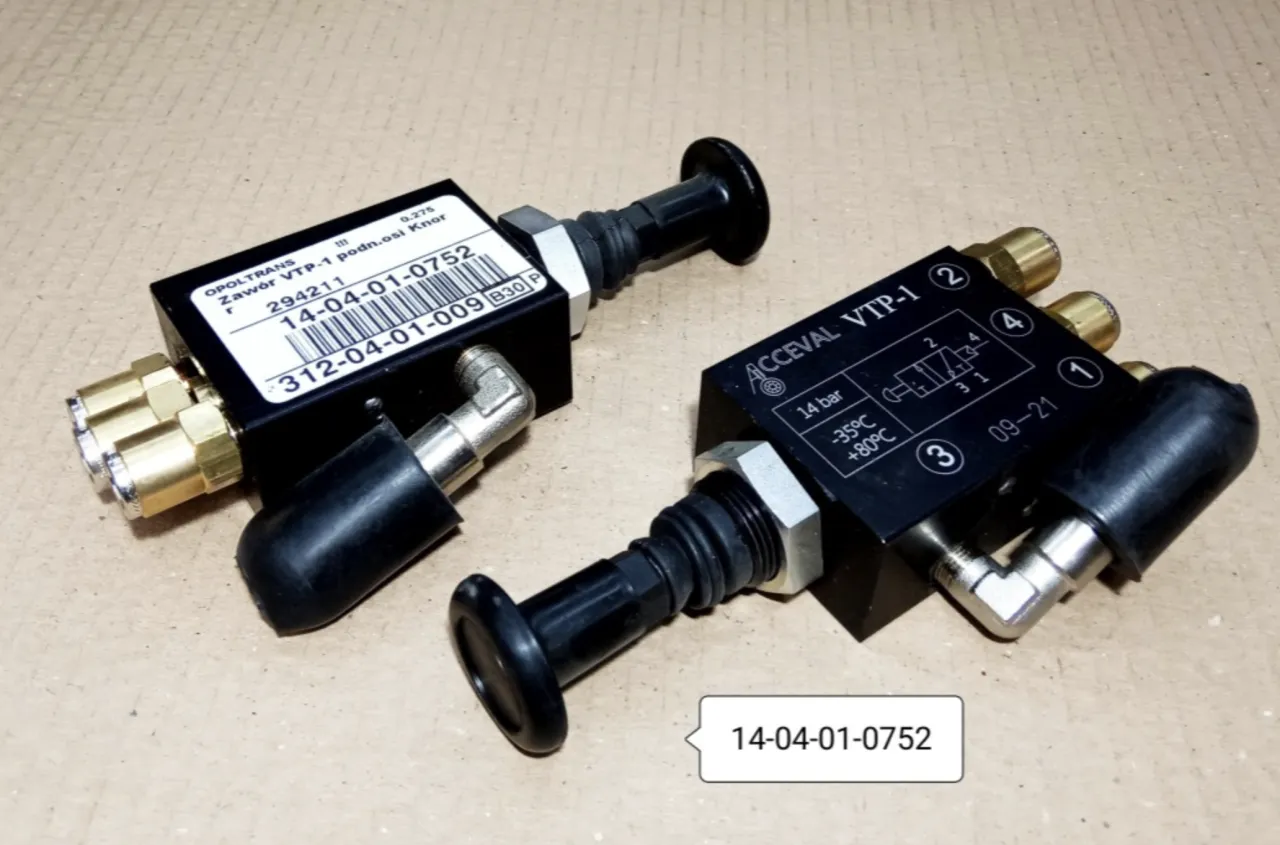

Sterowanie manualne czy pełen automat? Porównanie kosztów, zalet i wad

Wybór systemu sterowania to jedna z kluczowych decyzji. Oto porównanie:

Przepisy o nacisku na oś: Co musisz wiedzieć, by uniknąć mandatów?

Kluczowym przepisem, o którym należy pamiętać, jest maksymalny dopuszczalny nacisk na oś napędową ciągnika siodłowego, który wynosi 11,5 tony. Podnoszona oś w naczepie może pomóc w utrzymaniu tego limitu, zwłaszcza gdy ładunek jest nierównomiernie rozłożony. Systemy automatyczne są zaprojektowane tak, aby monitorować nacisk na osie i w razie potrzeby automatycznie opuścić podnoszoną oś, zapobiegając przekroczeniu dopuszczalnych wartości. Jest to niezwykle ważne, ponieważ przekroczenie tych norm skutkuje wysokimi mandatami i może prowadzić do zatrzymania pojazdu.

Montaż podnoszonej osi krok po kroku: Przewodnik dla doświadczonych

Montaż podnoszonej osi to zadanie wymagające precyzji, wiedzy technicznej i odpowiednich narzędzi. Poniższy przewodnik skierowany jest do osób posiadających doświadczenie w mechanice pojazdowej, zwłaszcza w zakresie układów pneumatycznych. Jeśli nie czujesz się na siłach, zleć to zadanie profesjonalnemu warsztatowi.

Kompletna lista zakupów: Jakie części są niezbędne do montażu?

Do podstawowego montażu manualnego systemu podnoszonej osi potrzebne będą następujące komponenty:

• Siłowniki pneumatyczne (miechy) zazwyczaj dwa sztuki, po jednym na stronę.
• Zawór sterujący podnoszeniem osi popularne modele to np. WABCO 4630840000.
• Przewody pneumatyczne odpowiedniej długości i średnicy.
• Złączki pneumatyczne do połączenia przewodów z siłownikami i zaworem.
• Elementy montażowe wsporniki, śruby, nakrętki, podkładki.

Na rynku dostępne są również gotowe zestawy montażowe od renomowanych producentów, takich jak BPW czy SAF, które zawierają wszystkie niezbędne części i często instrukcję montażu.

Przygotowanie naczepy i niezbędne narzędzia: Twoja checklista

Przed rozpoczęciem pracy należy dokładnie oczyścić miejsce montażu na ramie naczepy. Upewnij się, że masz dostęp do układu pneumatycznego naczepy. Niezbędne narzędzia to między innymi:

• Klucze nasadowe i płasko-oczkowe w różnych rozmiarach.
• Klucze dynamometryczne do dokręcania śrub z odpowiednim momentem.
• Narzędzia do cięcia i zaginania przewodów pneumatycznych.
• Wkrętarka lub wiertarka.
• Podnośnik warsztatowy lub kanał do bezpiecznego uniesienia naczepy.
• Sprzęt do czyszczenia i odtłuszczania powierzchni.

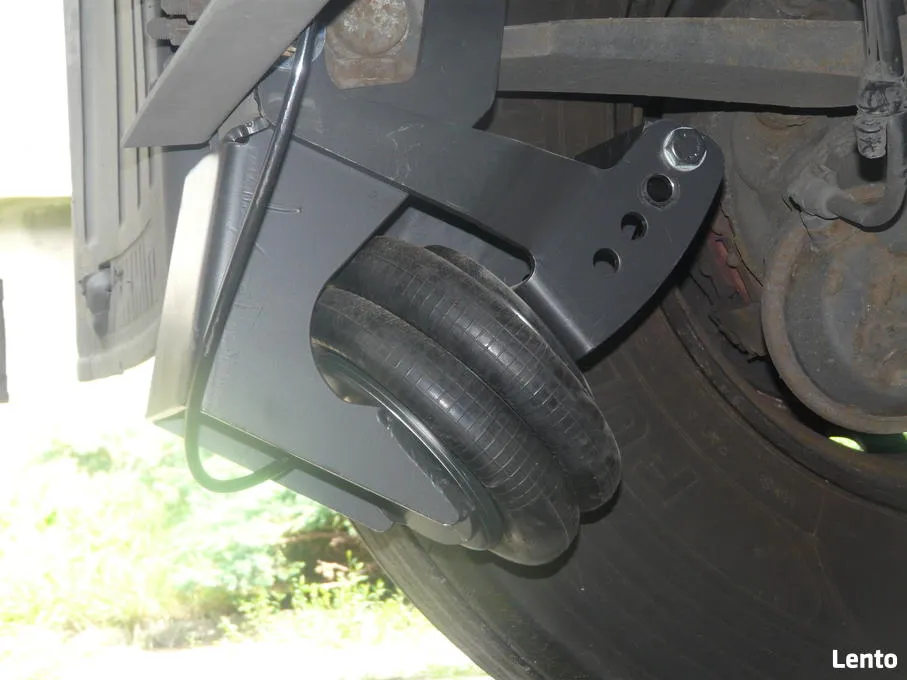

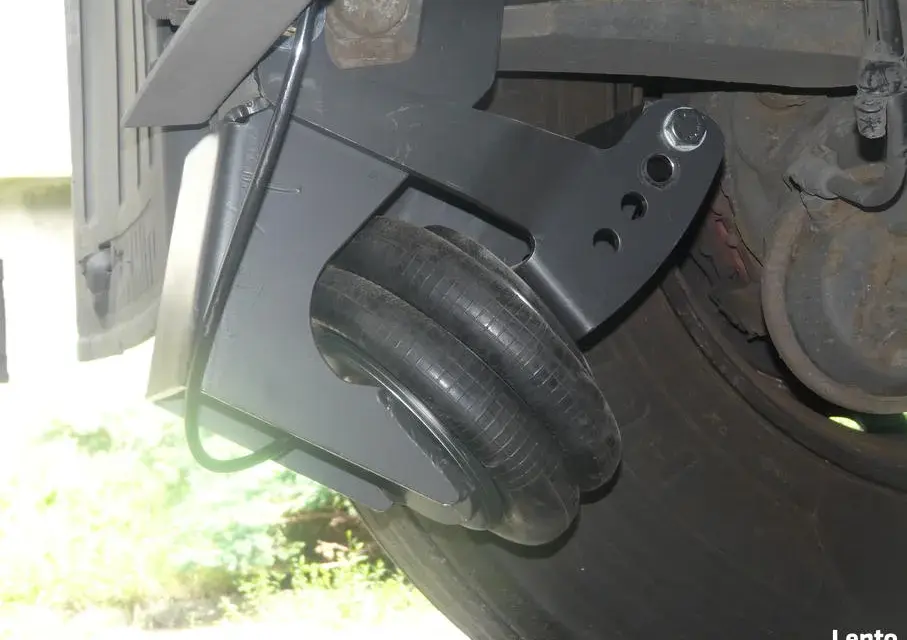

Montaż mechaniczny: Prawidłowe mocowanie siłowników pneumatycznych (miechów)

Siłowniki pneumatyczne montuje się zazwyczaj w okolicy osi naczepy, mocując je do ramy i do samego elementu zawieszenia. Kluczowe jest precyzyjne wyznaczenie miejsca montażu, tak aby zapewnić prawidłową pracę zawieszenia w obu pozycjach podniesionej i opuszczonej. Należy upewnić się, że mocowania są solidne i wytrzymają obciążenia dynamiczne. Dokręcanie śrub powinno odbywać się zgodnie ze specyfikacją techniczną, najlepiej z użyciem klucza dynamometrycznego.

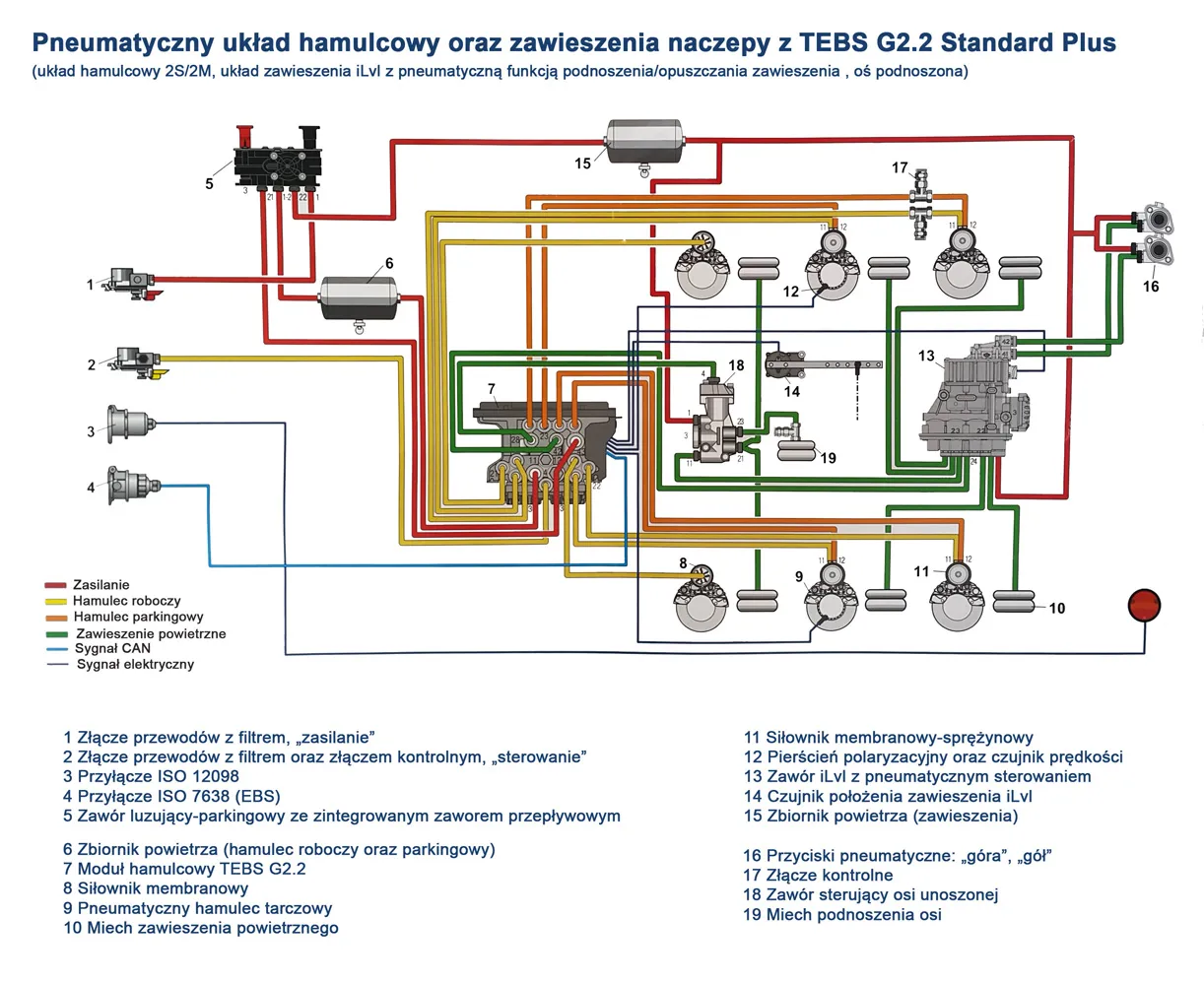

Schemat pneumatyczny w praktyce: Jak poprawnie połączyć zawory i przewody?

To najbardziej newralgiczny etap montażu. Należy dokładnie przestrzegać schematu pneumatycznego dostarczonego z zestawem lub dostępnego dla danego typu systemu. Przewody pneumatyczne łączą zawór sterujący z siłownikami oraz z układem zasilania powietrzem naczepy. Każde połączenie musi być szczelne. Używaj odpowiednich złączek i upewnij się, że przewody nie są załamane ani przetarte. Po podłączeniu całego układu, konieczne jest sprawdzenie szczelności pod ciśnieniem.

Integracja z kabiną: Podłączenie sterowania manualnego lub komunikacji z EBS

W przypadku systemu manualnego, zawór sterujący lub przycisk do podnoszenia/opuszczania osi montuje się w kabinie kierowcy, w łatwo dostępnym miejscu. Należy poprowadzić odpowiednie przewody pneumatyczne z zaworu do siłowników. W systemach automatycznych, integracja jest bardziej złożona. Wymaga podłączenia do systemu EBS/ECAS naczepy, co często wiąże się z koniecznością przeprogramowania sterownika lub dodania dedykowanych modułów. W tym przypadku zdecydowanie zalecana jest pomoc specjalisty.

Realne koszty modernizacji naczepy w Polsce

Koszt dodania podnoszonej osi do naczepy jest zmienny i zależy od wielu czynników, takich jak rodzaj systemu, marka komponentów oraz miejsce montażu. Warto jednak przyjrzeć się orientacyjnym cenom, aby móc zaplanować budżet.

Analiza cen części: Ile kosztują zestawy, zawory i siłowniki?

Jak wspomniano, kompletny zestaw części do prostego, manualnego systemu podnoszonej osi to wydatek rzędu 1500-2500 zł. Cena ta obejmuje zazwyczaj siłowniki pneumatyczne, zawór sterujący, przewody i złączki. Systemy automatyczne, ze względu na bardziej zaawansowaną elektronikę i integrację z EBS, są znacznie droższe. Koszt samych komponentów może być nawet dwukrotnie wyższy niż w przypadku systemu manualnego.

Ile kosztuje montaż w warsztacie? Przegląd stawek rynkowych

Robocizna związana z montażem manualnego systemu podnoszonej osi w wyspecjalizowanym warsztacie to zazwyczaj koszt od 2000 do 3000 zł. Jest to cena za kompleksową usługę, która obejmuje montaż mechaniczny, podłączenie pneumatyki oraz sprawdzenie działania systemu. Montaż systemów automatycznych jest bardziej czasochłonny i skomplikowany, co przekłada się na wyższe koszty robocizny.

Projekt „Zrób to sam”: Kalkulacja potencjalnych oszczędności i ryzyka

Samodzielny montaż może przynieść oszczędności na robociźnie, potencjalnie obniżając całkowity koszt modernizacji o 2000-3000 zł. Jednakże, wiąże się to z istotnym ryzykiem. Błędy w montażu, zwłaszcza w układzie pneumatycznym, mogą prowadzić do nieszczelności, nieprawidłowego działania systemu, a w skrajnych przypadkach nawet do awarii zagrażających bezpieczeństwu. Dodatkowo, nieprawidłowo zamontowany system może nie przejść przeglądu technicznego, a nawet skutkować problemami prawnymi. Dlatego decyzja o samodzielnym montażu powinna być podjęta z pełną świadomością konsekwencji.

Najczęstsze błędy montażowe i problemy eksploatacyjne

Nawet najlepiej zaprojektowany system może sprawiać problemy, jeśli zostanie nieprawidłowo zamontowany lub niewłaściwie eksploatowany. Znajomość najczęstszych błędów i usterek pozwoli uniknąć kosztownych napraw i zapewnić długą żywotność podnoszonej osi.

Niewłaściwy dobór komponentów: Jak uniknąć kosztownych pomyłek?

Kluczowe jest dobranie komponentów o odpowiednich parametrach i kompatybilności. Użycie niewłaściwych siłowników, zaworu sterującego o zaniżonej przepustowości lub przewodów pneumatycznych o złej średnicy może skutkować nieprawidłowym działaniem systemu, a nawet jego awarią. Zawsze warto korzystać z części dedykowanych do danego typu naczepy lub skonsultować dobór z doświadczonym mechanikiem. Gotowe zestawy montażowe minimalizują ryzyko tego typu błędów.

Skutki błędów w podłączeniu pneumatyki: Od nieszczelności po brak reakcji osi

Błędy w podłączeniu układu pneumatycznego to jedna z najczęstszych przyczyn problemów. Mogą objawiać się jako:

• Nieszczelności: Powodują powolne opadanie osi lub brak możliwości jej podniesienia.
• Nieprawidłowe działanie zaworów: Oś może podnosić się lub opadać samoczynnie, lub wcale nie reagować na polecenia.
• Brak reakcji osi: Może wynikać z błędnego podłączenia przewodów sterujących siłownikami.
• Uszkodzenie kompresora: Ciągła praca w celu uzupełnienia uciekającego powietrza może prowadzić do jego przegrzania i awarii.

Diagnostyka usterek: Dlaczego oś nie podnosi się lub samoczynnie opada?

Najczęstsze przyczyny problemów z działaniem podnoszonej osi to:

• Problemy z zaworem sterującym: Może być zapchany, uszkodzony lub źle podłączony.
• Nieszczelności w układzie pneumatycznym: Należy sprawdzić wszystkie połączenia przewodów, siłowniki oraz zawory.
• Awaria siłowników pneumatycznych: Uszkodzona membrana lub uszczelnienia.
• Niewystarczające ciśnienie powietrza w układzie: Może wynikać z problemów z kompresorem lub osuszaczem powietrza.
• Problemy z systemem EBS/ECAS (w systemach automatycznych): Błędy w komunikacji między modułami.

Bezpieczna i prawidłowa eksploatacja podnoszonej osi

Posiadanie podnoszonej osi wiąże się z odpowiedzialnością za jej prawidłowe użytkowanie. Przestrzeganie kilku podstawowych zasad zapewni bezpieczeństwo i maksymalizuje korzyści płynące z tej modernizacji.

Złota zasada kierowcy: Nigdy nie podnoś osi pod załadunkiem!

To absolutnie kluczowa zasada, której należy przestrzegać bezwzględnie. Podnoszenie osi, gdy naczepa jest załadowana, jest kategorycznie zabronione. Grozi to nie tylko uszkodzeniem mechanizmu podnoszenia osi, ale przede wszystkim znacznym przekroczeniem dopuszczalnych nacisków na pozostałe osie pojazdu (ciągnika i pozostałe osie naczepy). Skutkuje to natychmiastowym mandatem, a w skrajnych przypadkach może prowadzić do zatrzymania pojazdu i poważnych konsekwencji prawnych.

Kiedy podnosić, a kiedy opuszczać oś? Dobre praktyki w codziennym transporcie

Zasada jest prosta:

• Podnoś oś: Gdy jedziesz bez ładunku lub z bardzo lekkim ładunkiem, aby zredukować zużycie paliwa i podzespołów.
• Opuszczaj oś: Zawsze przed załadunkiem lub podczas jazdy z pełnym, ciężkim ładunkiem, aby zapewnić prawidłowy rozkład ciężaru i zgodność z przepisami dotyczącymi nacisków na osie.

Pamiętaj, że systemy automatyczne robią to za Ciebie, ale zawsze warto mieć świadomość, co dzieje się z Twoim pojazdem.

Automatyczne sterowanie a zachowanie na drodze: Co warto wiedzieć?

Systemy automatycznego sterowania podnoszoną osią są zaprojektowane tak, aby zapewnić maksymalne bezpieczeństwo i zgodność z przepisami. Są one programowane tak, aby w momencie wykrycia przekroczenia dopuszczalnego nacisku na osie (np. na osiach napędowych ciągnika) automatycznie opuścić podnoszoną oś naczepy. Dzięki temu kierowca nie musi interweniować, a pojazd pozostaje w zgodzie z prawem. Jest to ogromne ułatwienie i gwarancja bezpieczeństwa, szczególnie podczas transportu ciężkich ładunków.

Przeczytaj również: Waga TIR-a: Ile waży pusty i załadowany? Poznaj limity DMC

Kluczowe wnioski i Twoje następne kroki

Modernizacja naczepy poprzez dodanie podnoszonej osi to inwestycja, która może przynieść wymierne oszczędności w kosztach paliwa, opon i hamulców, a także poprawić manewrowość pojazdu. Zrozumienie zasad działania, wybór odpowiedniego systemu sterowania oraz świadomość przepisów prawnych to fundamenty udanej i bezpiecznej eksploatacji.

• Podnoszona oś znacząco redukuje koszty eksploatacji dzięki mniejszym oporom toczenia.
• Wybór między systemem manualnym a automatycznym zależy od budżetu i priorytetów (koszt vs. bezpieczeństwo).
• Kluczowe jest przestrzeganie przepisów o maksymalnym nacisku na oś i bezwzględny zakaz podnoszenia osi pod załadunkiem.
• Profesjonalny montaż w warsztacie gwarantuje bezpieczeństwo i zgodność z przepisami.

Z mojego doświadczenia wynika, że kluczem do sukcesu jest dokładne zrozumienie potrzeb własnej floty i specyfiki tras, po których się poruszamy. Nie zawsze najdroższe rozwiązanie jest najlepsze. Czasem prostszy system manualny, obsługiwany przez świadomego kierowcę, może przynieść równie dobre rezultaty przy znacznie niższych nakładach. Pamiętajcie jednak, że bezpieczeństwo i zgodność z przepisami zawsze powinny być na pierwszym miejscu.

A jakie są Wasze doświadczenia z podnoszonymi osiami w naczepach? Czy zdecydowaliście się na montaż, a jeśli tak, to jaki system wybraliście i dlaczego? Podzielcie się swoimi przemyśleniami w komentarzach!
